Descrizione di prodotto
Caratteristiche:

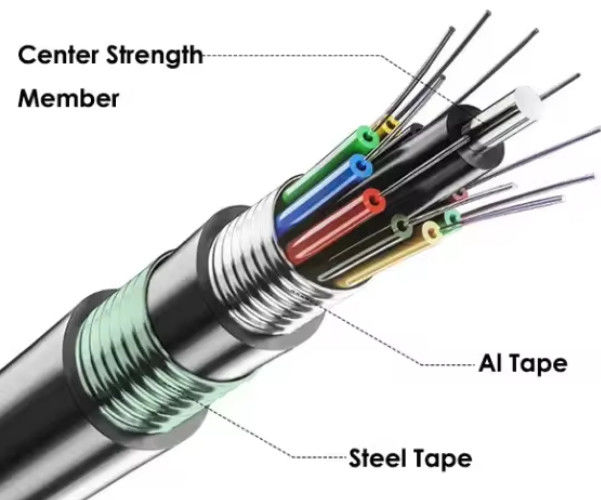

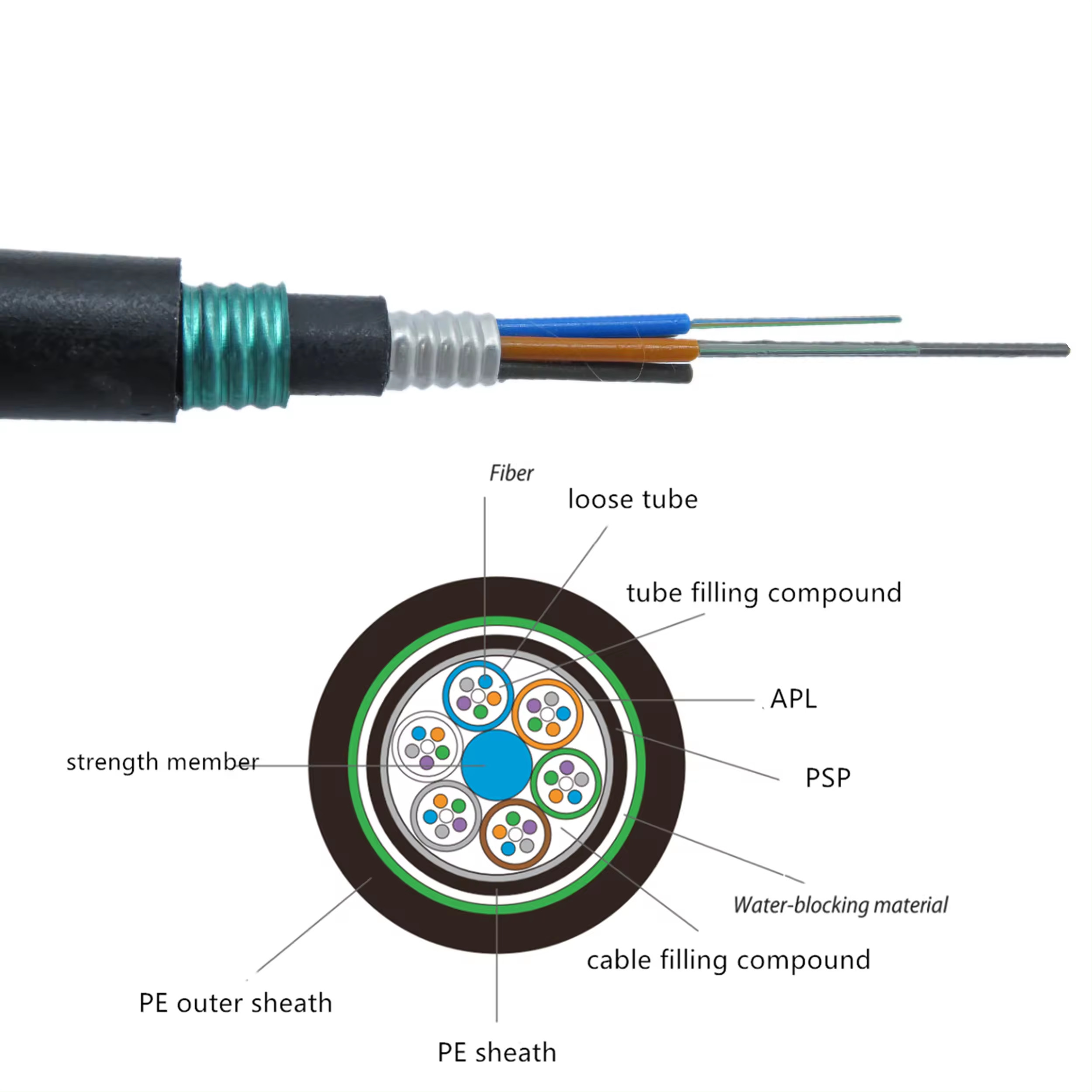

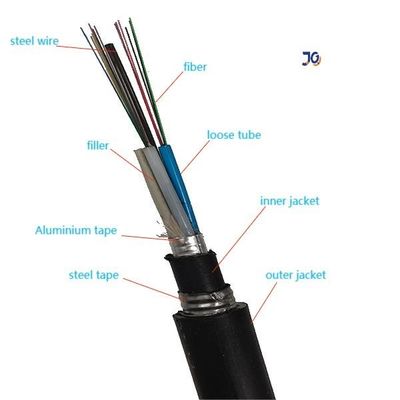

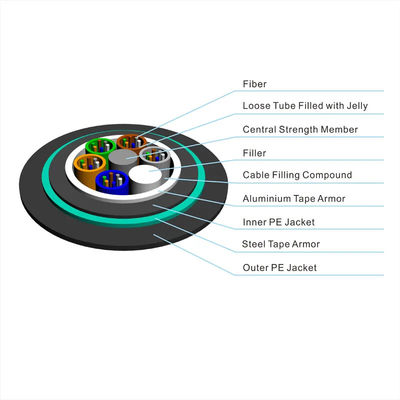

& Tubi sciolti stratificati intorno al componente di resistenza centrale per formare il nucleo del cavo, il nucleo del cavo legato longitudinalmente da polietilene laminato di alluminio, ulteriormente legato alla giacca interna in PE,barriera di umidità e quindi nastro in acciaio ondulato stratificato con polietilene su entrambi i lati, la giacca esterna PE consisteva in estruso di polietilene a media densità in condizioni di ceco.
&GYTA53 può essere utilizzato nei cavi aerei e nei cavi di condotta non nei cavi direttamente sepolti.La A di GYTA53 si riferisce alla striscia di alluminio che ha una migliore resistenza alla ruggine e all'umidità rispetto alla striscia d'acciaio, pertanto,Il cavo GYTA53 ha una durata di vita più lunga quando viene utilizzato nella trasmissione dei condotti.
1. Alta resistenza alla trazione, buone prestazioni sotto stress meccanico, resistenza alla frantumazione, temperatura e trasmissione.
2I tubi sciolti, il nucleo del cavo e tutti gli interstizi riempiti con gel e composto a prova di umidità, impediscono l'ingresso di acqua in modo longitudinale.
3Il nastro di alluminio stratificato su entrambi i lati con polietilene e strettamente legato alla guaina interna PE ha la funzione di resistenza all'umidità radiale per il cavo.
Parametro della fibra:
| Articolo |
Unità |
Specificità |
| Tipo di fibra |
G.652D |
|
Diametro del campo di modalità
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diametro del rivestimento |
mm |
125.0±1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
| Errore di concentricità del nucleo/rivestimento |
mm |
≤ 0.5 |
| Diametro del rivestimento |
mm |
245 ± 5 |
| Rivestimento non circolare |
% |
≤ 6.0 |
| Errore di concentricità di rivestimento/rivestimento |
mm |
≤ 12.0 |
| Lunghezza d'onda di taglio del cavo |
nm |
≤ 1260 |
|
Coefficiente di attenuazione
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Livello di prova di sollecitazione |
kpsi |
≥ 100 |
Dimensioni delle costruzioni di cavi
|
Conteggio di fibre
|
Struttura
|
Fibre per tubo
|
Diametro del tubo sciolto (mm)
|
CSM
diametro/diametro del tampone (mm)
|
Spessore nominale della giacca esterna
(mm)
|
Diametro/altezza del cavo (mm)
|
Peso del cavo (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produciamo e testiamo cavi conformi ai seguenti standard:
| Performance meccanica |
| Performance di tensione massima |
IEC 60794-1-2-E |
| Max. Operazione Tensione |
IEC 60794 ¥1-2-E1 |
| Prova di schiacciamento |
IEC 6079 ¥1-2-E3 |
| Prova di impatto |
IEC 60794 ¥1-2-E4 |
| Piegatura ripetuta |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura del cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazioni ambientali |
| Cicli di temperatura |
IEC 60794 ̇1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-12-F5B |
| Flusso composto di archivio |
IEC 60794-1-E14
|
Imballaggio
1/2/3/4km o lunghezza personalizzata per esportare tamburi di legno.
Consegna
Per grandi ordini: via mare (LCL o FCL)
Per piccoli ordini: via mare (LCL), via aerea o via corriere ((DHL,UPS,TNT...)
Il nostro servizio:
1Prodotti di qualità superiore: i nostri cavi sono progettati per offrire prestazioni e affidabilità superiori, garantendo una trasmissione dei dati senza soluzione di continuità.
2Soluzioni personalizzate: offriamo soluzioni su misura per soddisfare esigenze specifiche, dai progetti personalizzati alle specifiche di lunghezza.
3Distribuzione globale: sfruttando la nostra rete internazionale, assicuriamo la consegna puntuale dei nostri prodotti ai clienti di tutto il mondo.
4Supporto tecnico: il nostro team fornisce consulenza e assistenza per ottimizzare le prestazioni dei nostri prodotti.
5. Innovazione: restiamo all'avanguardia investendo nella ricerca e nello sviluppo, offrendo soluzioni all'avanguardia per promuovere l'efficienza e la crescita.
6Servizio clienti eccezionale: diamo la priorità alla soddisfazione del cliente, promuovendo partnership a lungo termine basate sulla fiducia e l'affidabilità.
Certificato:
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo il produttore con 10 anni di esperienza, siamo specializzati in ricerca, sviluppo e produzione
La nostra fabbrica si trova a Guangzhou, benvenuti a visitarci!
2- Riguardo alla qualità?
Le consegneremo prima di testare ogni fibra quando la produzione sarà finita.
Dopo la conferma del prezzo, è possibile richiedere campioni gratuiti per controllare la nostra qualità.
3Accetta piccoli ordini?
Sì, il piccolo ordine è disponibile. Noi sosteniamo il nuovo progetto dei nostri clienti, come sappiamo il business è sempre da piccolo ordine.
4- Qual e' il tempo di consegna?
Di solito circa 3-7 giorni lavorativi, dipende principalmente dalla quantità dell'ordine.
Ma ti assicuriamo che organizzeremo le tue cose il prima possibile dopo il pagamento.
5- Puoi accettare il servizio OEM?
Sì, accogliamo il servizio OEM. Possiamo stampare il tuo logo sul prodotto. Qualsiasi idea da te è disponibile.
