Descrizione di prodotto

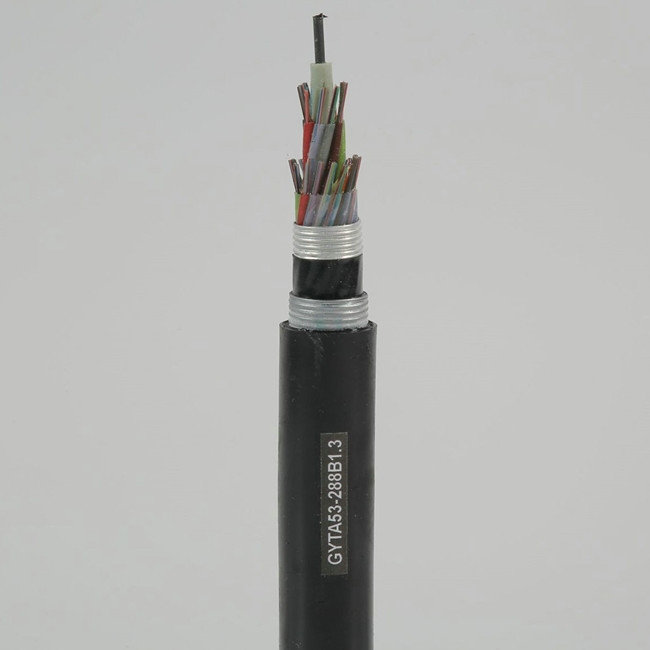

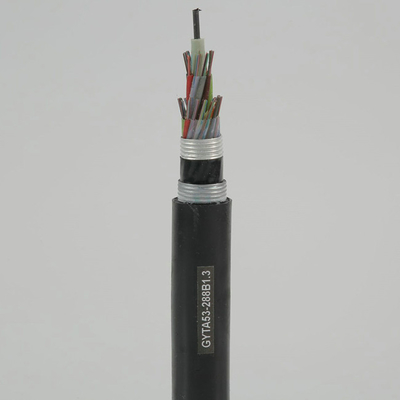

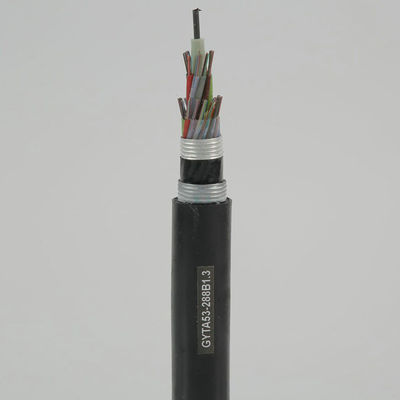

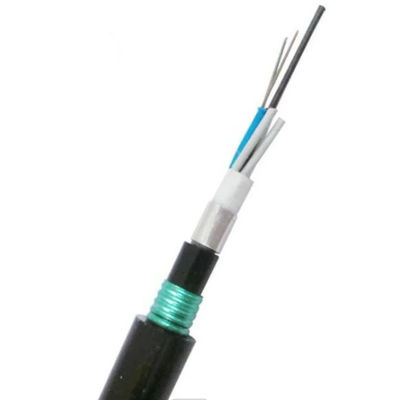

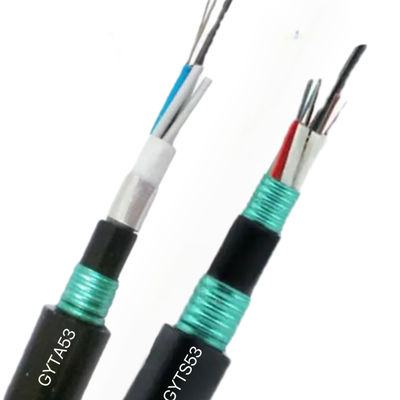

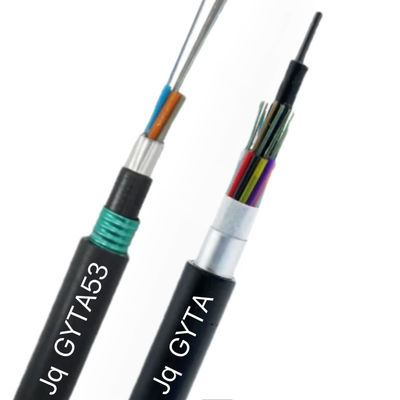

2- 288 Nucleo nastro di acciaio resistente all'umidità blindato GYTA53 Cavo in fibra ottica per sotterraneo
Caratteristiche:
b. un'ampiezza superiore di 20 mm o più, ma non superiore a 50 mm;
Giacca doppia, doppia armatura;
Per la protezione contro i roditori e la sepoltura diretta;
Progettazione resistente ai raggi UV e all'umidità
Applicazione:
Colonna vertebrale per la comunicazione vocale o dati tra edifici, installabile direttamente al piano terra.
Parametro della fibra:
| Articolo |
Unità |
Specificità |
| Tipo di fibra |
G.652D |
|
Diametro del campo di modalità
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diametro del rivestimento |
mm |
125.0±1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
| Errore di concentricità del nucleo/rivestimento |
mm |
≤ 0.5 |
| Diametro del rivestimento |
mm |
245 ± 5 |
| Rivestimento non circolare |
% |
≤ 6.0 |
| Errore di concentricità di rivestimento/rivestimento |
mm |
≤ 12.0 |
| Lunghezza d'onda di taglio del cavo |
nm |
≤ 1260 |
|
Coefficiente di attenuazione
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Livello di prova di sollecitazione |
kpsi |
≥ 100 |
Dimensioni delle costruzioni di cavi
|
Conteggio di fibre
|
Struttura
|
Fibre per tubo
|
Diametro del tubo sciolto (mm)
|
CSM
diametro/diametro del tampone (mm)
|
Spessore nominale della giacca esterna
(mm)
|
Diametro/altezza del cavo (mm)
|
Peso del cavo (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produciamo e testiamo cavi conformi ai seguenti standard:
| Performance meccanica |
| Performance di tensione massima |
IEC 60794-1-2-E |
| Max. Operazione Tensione |
IEC 60794 ¥1-2-E1 |
| Prova di schiacciamento |
IEC 6079 ¥1-2-E3 |
| Prova di impatto |
IEC 60794 ¥1-2-E4 |
| Piegatura ripetuta |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura del cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazioni ambientali |
| Cicli di temperatura |
IEC 60794 ̇1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-12-F5B |
| Flusso composto di archivio |
IEC 60794-1-E14
|

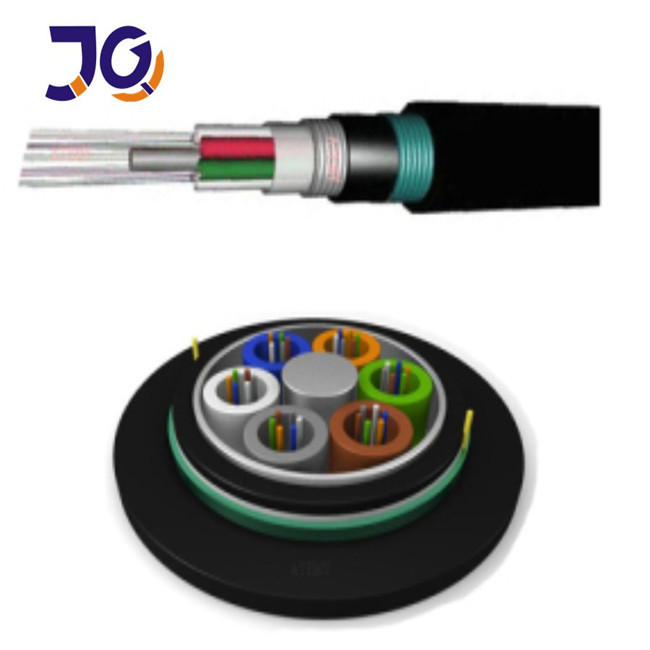

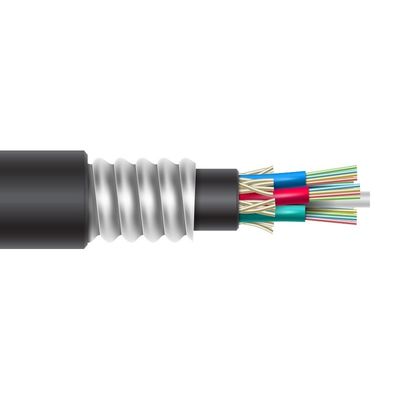

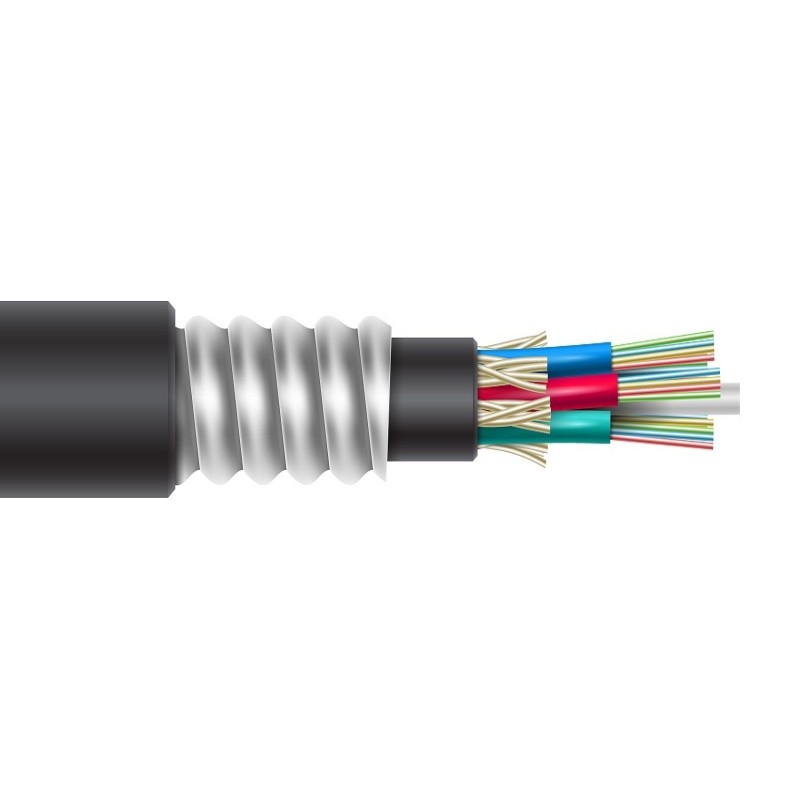

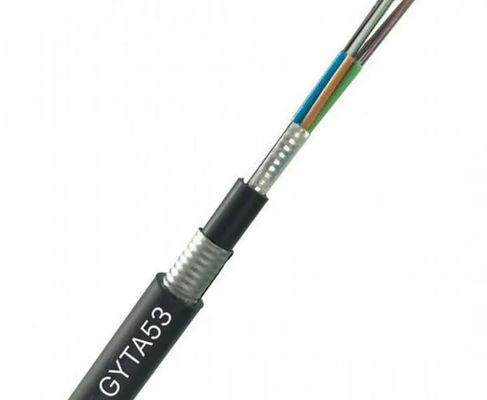

Struttura del cavo

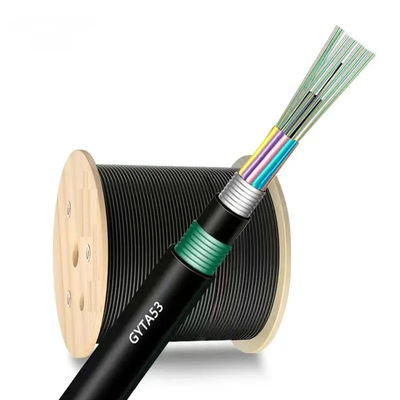

Imballaggio
1/2/3/4km o lunghezza personalizzata per l'esportazione di tamburi di legno
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo il produttore con 10 anni di esperienza, siamo specializzati in ricerca, sviluppo e produzione
La nostra fabbrica si trova a Guangzhou, benvenuti a visitarci!
2- Riguardo alla qualità?
Le consegneremo prima di testare ogni fibra quando la produzione sarà finita.
Dopo la conferma del prezzo, è possibile richiedere campioni gratuiti per controllare la nostra qualità.
3Accetta piccoli ordini?
Sì, il piccolo ordine è disponibile. Noi sosteniamo il nuovo progetto dei nostri clienti, come sappiamo il business è sempre da piccolo ordine.
4- Qual e' il tempo di consegna?
Di solito circa 3-7 giorni lavorativi, dipende principalmente dalla quantità dell'ordine.
Ma ti assicuriamo che organizzeremo le tue cose il prima possibile dopo il pagamento.
5- Puoi accettare il servizio OEM?
Sì, accogliamo il servizio OEM. Possiamo stampare il tuo logo sul prodotto. Qualsiasi idea da te è disponibile.
