Cavo a fibre ottiche aereo all'aperto della condotta GYFTY del centro dell'OEM 144
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 6 km | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | 10 giorni, dipende dalla quantità dell'ordine | Termini di pagamento : | L/C, T/T, Western Union, Alipay |
Capacità di alimentazione : | 5000 KM al mese |
Marca: | JQ/HAISO | Certificazione: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Numero di modello: | ADSS-24B1/12B1 |
Informazioni dettagliate |
|||
Luogo di origine: | Canton, Cina | Marchio del cavo: | JQ |
---|---|---|---|
Numero di conduttore: | ≥ 10 | Produttore: | sì |
Applicazione: | In alto | Guaina esterna: | P.E |
Numero Di Fibra: | 2-288 | Temperatura di stoccaggio e utilizzo: | da -40℃ a +70℃. |
fuori guaina: | PE/AT | ||
Evidenziare: | 48 cavo a fibre ottiche dei centri ADSS,Cavo a fibre ottiche 100m di ADSS |
Descrizione di prodotto
I centri aerei autosufficienti di /24/48 del cavo a fibre ottiche 12 di ADSS misurano 100m
desctirption del prodotto

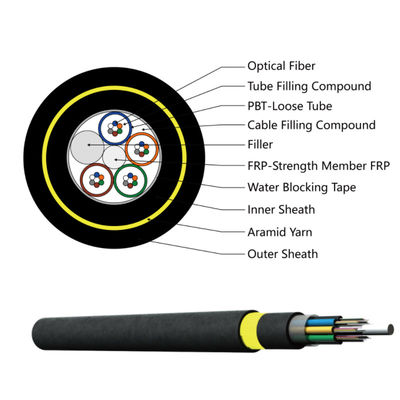

Il cavo di ADSS è fatto di materiale ed autosufficiente non metallici con l'elettrodotto aereo. Il materiale della resistenza di tensione è filato del aramid con gli alti moduli di elasticità. E la struttura d'ottimizzazione può spiegare giustamente il peso del cavo e delle sue proprietà meccaniche e fisiche e minimizzare il carico sulla torre. La costruzione sciolta del tubo, tubi si gelatinizza tubi degli elementi e riempito (e coni retinici del riempitore) e l'acqua che blocca il filato sovrapposto intorno al membro di forza centrale non metallico, filati di poliestere usati per legare il centro del cavo, nastro di didascalia dell'acqua ha avvolto longitudinalmente il centro del cavo, filato del thenaramid di rinforzo e guaina esterna del PE.
Caratteristiche
· Può essere installato senza chiudere il potere
· Eccellente alla prestazione, il massimo induttivo al punto di funzionamento alla guaina può raggiungere 25kV
· Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri
e backprops
· Le lunghezze dell'ampia luce e l'ampia luce è più di 1000m
· Buona prestazione di resistenza alla trazione e della temperatura
· La durata di progettazione è di 30 anni
·Applicazione
Lo stato reale delle linee elettriche sopraelevate è preso in considerazione completa quando il cavo di ADSS sta progettando. Per le linee elettriche sopraelevate sotto 110kV, la guaina esterna del PE si applica. PER le linee elettriche uguali a o sopra 110kV, alla guaina esterna si applica. Dedichi la progettazione della quantità del aramid ed il processo di arenamento può soddisfare la richiesta sulle varie portate.
·Norme
Il cavo di ADSS aderisce a IEEE standard la P 1222 come pure all'IEC 60794-1.

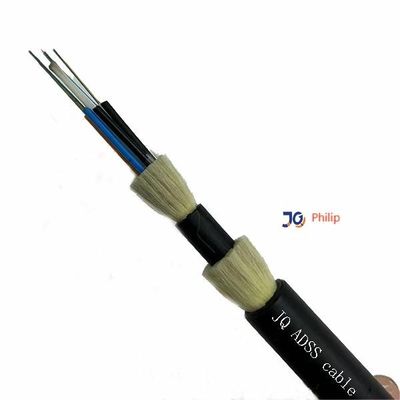

Showes delle immagini del dettaglio di ADSS:
singolo rivestimento ADSS
doppi rivestimenti ADSS
Schede di dati di ADSS
Struttura e caratteristiche tecniche ADSS-SJ (50-150M)
Ref. Outer Diametro (millimetro) | Ref. Weight (kg/km) | Rec. Massimo quotidiano. | Max Allowable Tensione di lavoro (kN) | Rottura | Forza | Modulo di | Calore | Portata adatta Metro | ||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struttura e caratteristiche tecniche ADSS-DJ (50-750M)
Ref. Outer Diametro (millimetro) | Ref. Weight (kg/km) | Rec. Massimo quotidiano. (kN) | Max Allowable Tensione di lavoro (kN) | Rottura | Forza | Modulo di | Calore | Portata adatta Metro | ||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caratteristica ottica
Tipo della fibra | Attenuazione | Larghezza di banda | Apertura numerica | Lunghezza d'onda di taglio del cavo ottico | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | Na 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | Na 0.275±0.015 | --- |
FAQ
1. Tradning la società o il produttore?
Siamo il produttore con l'esperienza di 10 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione
per cavo a fibre ottiche, ect del cavo del percorso e del cavo flessibile. La nostra fabbrica è nella città di Canton, benvenuta visitarci!
2. Circa la qualità?
la consegna prima abbiamo provato ogni le fibre quando produzione finita.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.
3. Potete accettare il piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
4. Che cosa è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.
Applicazione: Spese generali autosufficienti
