Cavo a fibre ottiche aereo all'aperto della condotta GYFTY del centro dell'OEM 144
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 15KM | Imballaggi particolari : | Tamburo di legno o tamburo di ferro |
|---|---|---|---|
| Tempi di consegna : | circa 13 giorni | Termini di pagamento : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Capacità di alimentazione : | 21500 KM al mese |
| Luogo di origine: | Guangdong Cina | Marca: | HAISO/JQ |
|---|---|---|---|
| Certificazione: | ISO9001 CE ROHS Rohs FCC | Numero di modello: | ADSS-4C/12FC/24C/48C/96F |
|
Informazioni dettagliate |
|||
| Applicazione: | telecomunicazioni a lunga distanza | conta delle fibre: | 4-144 core |
|---|---|---|---|
| span: | 50m 120m /200 m /300m /400m o Personalizzato | fibra per tubo: | 4/6/8/12/24F |
| Campione: | disponibile | numero di forza: | FRP, filato aramidico Kevlar |
| Struttura: | Tubo allentato incagliato | colore della giacca: | Bule giallo nero o personalizzato |
| temperatura di esercizio: | da -40℃ a +80℃ | Tipo di fibra: | G652D, OM1, G655, OM4, OM5 |
| Evidenziare: | Cavo a fibre ottiche monomodale di ADSS,Cavo a fibre ottiche monomodale autosufficiente,Cavo a fibre ottiche all'aperto del rivestimento dell'HDPE |
||
Descrizione di prodotto
Rivestimento dell'HDPE all'aperto tutto il cavo a fibre ottiche monomodale autosufficiente di Dieletric ADSS
· Può essere installato senza chiudere il potere
· Eccellente alla prestazione, il massimo induttivo al punto di funzionamento alla guaina può raggiungere 25kV
· Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri
e backprops
· Le lunghezze dell'ampia luce e l'ampia luce è più di 1000m
· Buona prestazione di resistenza alla trazione e della temperatura
· La durata di progettazione è di 30 anni
·Applicazione
Lo stato reale delle linee elettriche sopraelevate è preso in considerazione completa quando il cavo di ADSS sta progettando. Per le linee elettriche sopraelevate sotto 110kV,
La guaina esterna del PE si applica. PER le linee elettriche uguali a o sopra 110kV, alla guaina esterna si applica. Dedichi la progettazione della quantità e dell'arenamento del aramid
il processo può soddisfare la richiesta sulle varie portate.
·Norme
Il cavo di ADSS aderisce a IEEE standard la P 1222 come pure all'IEC 60794-1.

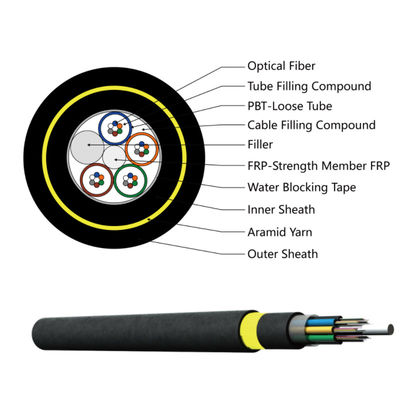

Struttura e caratteristiche tecniche
1. singolo rivestimento di ADSS
| numero di fibre | struttura | fibra per tubo |
diametro del tubo del losse (Millimetro) |
Diametro di FRP/pad (millimetro) | Spessore del rivestimento esterno (millimetri) | Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
|
| Rivestimento del PE | Al rivestimento | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
2. Rivestimento del doppio di ADSS
| numero di fibre | struttura | fibra per tubo |
diametro del tubo del losse (Millimetro) |
Diametro di FRP/pad (millimetro) | Spessore del rivestimento esterno (millimetri) | Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
|
| Rivestimento del PE | Al rivestimento | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
|
Tipo della fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Lunghezza d'onda di taglio del cavo ottico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | --- |
Manifestazioni dell'immagine dei dettagli

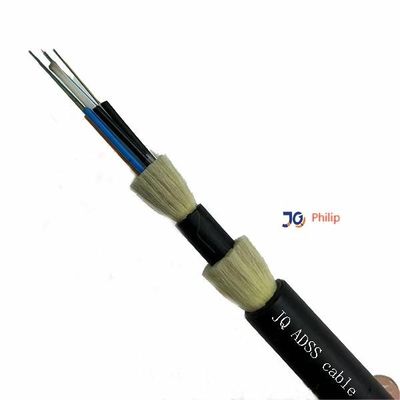

singolo cavo a fibre ottiche del rivestimento ADSS
doppio cavo a fibre ottiche del rivestimento ADSS
Imballaggio:
1. Siete fabbrica diretta?
come produttore professionista del cavo, specializzato in cavo a fibre ottiche, cavo di sblocco di MPO, cavo di toppa a fibra ottica.
I nostri prodotti pricipalmente sono esportati verso Europa, il Sudamerica ed alcuni altri paesi e aree.
2. Che cosa è i vostri prodotti principali?
Cavi flessibili dell'interno ADSS dei cavi a fibre ottiche FTTH dei cavi a fibre ottiche all'aperto
Cavo di toppa ottico ottico della st MTP MPO dello Sc LC FC dei cavi di toppa di toppa del cavo a fibre ottiche corazzato dell'interno dei cavi
3. Periodo di garanzia di qualità del prodotto?
20 anni garantiscono per cavo a fibre ottiche
4. Avete certificato per materia prima?
Sviluppiamo la cooperazione a lungo termine di relazione con i fornitori qualificati di materia prima di ISO9001 ROHS
