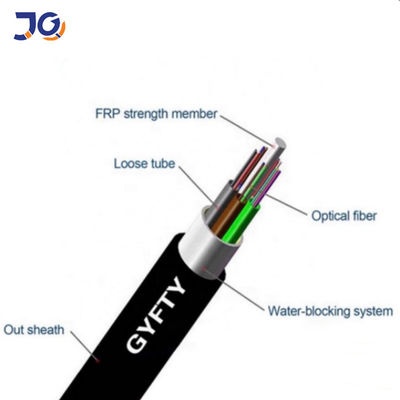

composto di riempimento. Una plastica a fibra rinforzata (FRP) individua nel centro del centro come membro di forza non metallico. I tubi (e riempitori) sono incagliati intorno al membro di forza nel centro compatto e circolare. Dopo che il centro del cavo è riempito di materiale da otturazione
il composto per proteggerlo dall'ingresso dell'acqua, il cavo è completato con una guaina del PE.
|
Numero di fibre |
Struttura |
Fibre per tubo |
Diametro sciolto del tubo (millimetri) |
CSM diametro/diametro del cuscinetto (millimetri) |
Spessore nominale del rivestimento esterno (millimetro) |
Altezza del diametro del cavo (millimetri) |
Peso del cavo (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1,6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1,6 | 9,5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1,6 | 11,0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1,8 | 13,8 | 160 |
| Oggetto | Unità | Specificazione | |
| Tipo della fibra | G.652D | ||
|
Diametro di campo di modo |
1310nm | millimetro | 9.2±0.4 |
| 1550nm | millimetro | 10.4±0.8 | |
| Diametro del rivestimento | millimetro | 125.0±1 | |
| Non circolarità del rivestimento | % | £1.0 | |
| Il centro/errore concentricità del rivestimento | millimetro | £0.5 | |
| Diametro ricoprente | millimetro | 245±5 | |
| Non circolarità ricoprente | % | £6.0 | |
| Ricoprire/errore concentricità del rivestimento | millimetro | £12.0 | |
| Lunghezza d'onda di taglio del cavo | nanometro | £1260 | |
|
Coefficiente di attenuazione |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Livello di tensione di prova | kpsi | ≥100 | |
Gamma di temperature
| Gamma di temperatura di funzionamento | -40℃ a +60℃ |
| Gamma di temperature trasporto/di conservazione | -50℃ a +70℃ |
| Gamma di temperature dell'installazione | -30℃ a +50℃ |
Applicazione:
Le Telecomunicazioni interurbane, lan nell'area ad alta tensione o accesso alla rete delle Telecomunicazioni
Particolarmente per il sistema del trasporto di energia. eccessive aree di tuono ed alto disturbo elettromagnetico.
Vantaggi:
Dispersione ed attenuazione basse.
Progettazione adeguata, controllo preciso per la lunghezza in eccesso della fibra e processo di incaglio distinto rendere il meccanico eccellente del cavo e
caratteristiche ambientali.
abilità di Anti-elettromagnetismo.
Piccolo diametro del cavo, peso leggero del cavo, installare facilmente.
Imballaggio
Ogni singola lunghezza di cavo sarà annaspata sul tamburo di legno Fumigated adatto a spedizione interurbana.
Coperto dallo strato di plastica dell'amplificatore.
Sigillato dalle forti assi di legno.
Almeno 1 m. dell'estremità interna di cavo sarà riservata per provare.
