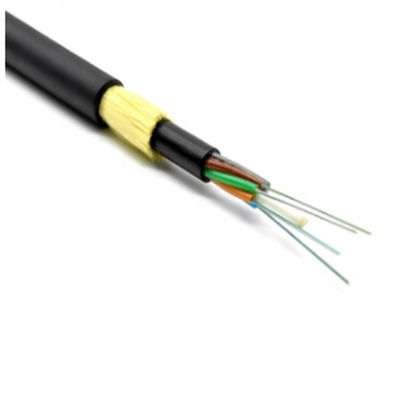

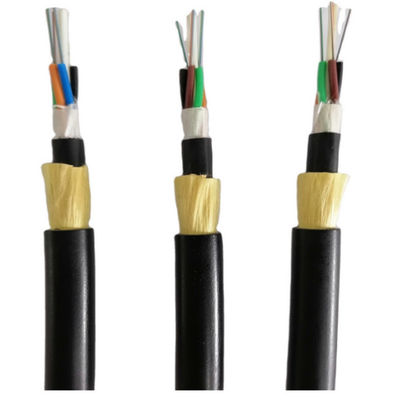

110kV SZ ha incagliato il cavo a fibre ottiche sciolto della metropolitana ADSS, tutto il cavo a fibre ottiche dielettrico

Quantità di ordine minimo : 1kilometer Imballaggi particolari : tamburo di legno
Tempi di consegna : giorno 2-4work Termini di pagamento : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione : 80000kilometers
Marca: Jiqian/OEM Certificazione: CE/ISO9001
Numero di modello: ADSS

Informazioni dettagliate

Luogo di origine: Guangdong, Cina Tipo: Cavo a fibre ottiche
Colore: nero Guaina: PE
Numeri di fibre: 2-288 Applicazione:: Antenna all'aperto
Evidenziare:

La SZ ha incagliato il cavo a fibre ottiche dei adss

,

cavo a fibre ottiche dei adss 110kV

,

110kV tutto il cavo a fibre ottiche dielettrico

Descrizione di prodotto

Caratteristiche:
attenuazione e dispersione basse della trasmissione.
La progettazione ragionevole, il controllo preciso della lunghezza in eccesso delle fibre nel tubo sciolto ed il processo di cablaggio ottimale fornisce le proprietà meccaniche del cavo ed ambientali eccellenti.
La progettazione SZ-incagliata e sciolta del tubo ha isolato le fibre dai rigori andenvironmental dell'installazione.
Il gel di didascalia dell'acqua ha compilato la progettazione del centro fornisce la prestazione e la resistenza all'umidità impermeabili eccellenti del cavo, più di piccola dimensione.
Flessibilità eccellente.
dovuto la struttura non metallica, il cavo è leggero e facile nella stenditura ed ha un'abilità molto forte di perturbazione anti-elettromagnetica.
Il cavo è molto adatto a modo autosufficiente dell'installazione ed ha una forza ad alta resistenza con una capacità potente della sopravvivenza dell'duro-ambiente.

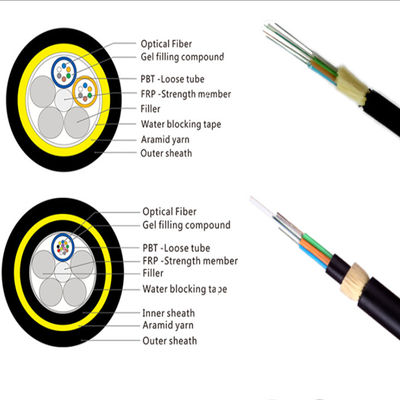

Dimensioni delle costruzioni del cavo





Numero di fibre







Struttura



Fibre per tubo



Diametro sciolto del tubo (millimetri)



CSM

diametro/diametro del cuscinetto (millimetri)

Spessore nominale del rivestimento esterno

(millimetro)



Altezza del diametro del cavo (millimetri)



Peso del cavo (kg/km)

4 1+6 4 1.9±0.1 2.0/2.0 1,6 9.5±0.2 80
6 1+6 6 2.0±0.1 2.0/2.0 1,6 9.8±0.2 80
8 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 80
12 1+6 6 2.1±0.2 2.0/2.0 1,6 9.8±0.2 80
24 1+6 6 2.1±0.2 2.0/2.0 1,6 9.8±0.2 80
36 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.2 85
48 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.2 85
72 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.3 85
96 1+8 12 2.1±0.2 2.0/3.4 1,7 11.8±0.3 123
144 1+12 12 2.1±0.2 3.0/6.2 1,7 14.5±0.5 175

Proprietà della fibra

Le proprietà della fibra ottica di singolo modo (Rec di ITU-T. G.652D)

Parametro Specificazione
Tipo della fibra Singolo modo
Materiale della fibra Silice verniciata
Coefficiente di attenuazione
@1310nm
@1383nm
@1550nm
@1625nm

≤0.36dB/km
≤0.32dB/km
≤0.22dB/km
≤0.30dB/km
Discontinuità del punto ≤0.05dB
Lunghezza d'onda di taglio del cavo ≤1260nm
lunghezza d'onda della Zero-dispersione 1300~1324nm
pendio della Zero-dispersione ≤0.093 ps/(² .km di nanometro)
Dispersione cromatica
@1288~1339nm
@1271~1360nm
@1550nm
@1625nm

≤3.5 ps/(nanometro. chilometro)
≤5.3 ps/(nanometro. chilometro)
≤18 ps/(nanometro. chilometro)
≤22 ps/(nanometro. chilometro)
PMDQ (average* di quadratura) ½ di ≤0.2 ps/km
Diametro di campo di modo @1310nm 9.2±0.4um
Il centro/errore placcato di concentricità ≤0.5um
Diametro del rivestimento 125.0±0.7um
Non circolarità del rivestimento ≤1.0%
Diametro ricoprente primario 245±10um
Livello della prova di prova 100 kpsi (=0.69 Gpa), 1%
Dipendenza di temperatura ≤0.1dB/km
Resistenza permissibile di schiacciamento 2200N/100mm

Caratteristica di cavo ottico

Raggio di piegamento del cavo: diametro del cavo di 10 x (durante il funzionamento)

diametro del cavo di 20 x (durante l'installazione)

Gamma di temperature

Gamma di temperatura di funzionamento -20℃ a +60℃
Gamma di temperature trasporto/di conservazione -40℃ a +60℃
Gamma di temperature dell'installazione -20℃ a +60℃


Descrizione:

La progettazione sciolta del tubo, il membro di forza centrale non metallico, SZ ha incagliato il centro riempito di gel, il membro di aiuto di concentrazione dell'igname del aramid, la guaina esterna del PE (chesegue guaina usata per le tensioni sopra 110kV)110kV SZ ha incagliato il cavo a fibre ottiche sciolto della metropolitana ADSS, tutto il cavo a fibre ottiche dielettrico 0
