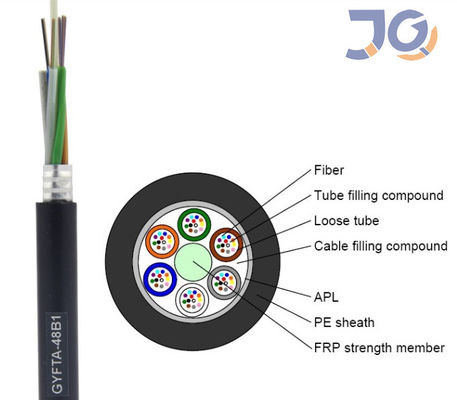

Un cavo a fibre ottiche all'aperto dei 36 centri ha incagliato il nastro d'acciaio GYTA corazzato della metropolitana sciolta
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L/C, T/T, Western Union |
Capacità di alimentazione : | 30km al giorno |
Luogo di origine: | Canton, Cina | Marca: | JQ/OEM |
---|---|---|---|
Certificazione: | ISO9001 ROHS CE-EMC FCC SDOC |
Informazioni dettagliate |
|||
Numero di modello: | GYFTY | Numero di fibre: | 12-144 i centri |
---|---|---|---|
Tipo della fibra: | Singolo modo G652D | Rivestimento: | PE |
Colore: | Nero | Nome di prodotto: | Cavo a fibre ottiche all'aperto |
Lunghezza: | 2km o lunghezza su misura | Struttura: | Metropolitana sciolta |
Installazione: | Aereo/condotta | Numero dei conduttori: | ≥ 10 |
Evidenziare: | Cavo gyfty della condotta all'aperto,Un cavo a fibre ottiche gyfty dei 144 centri,cavo a fibre ottiche aereo gyfty |
Descrizione di prodotto

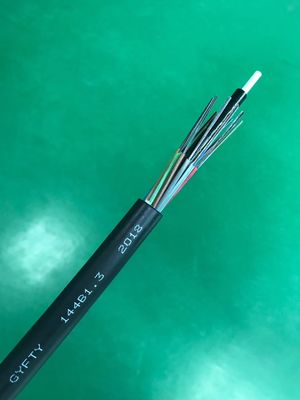

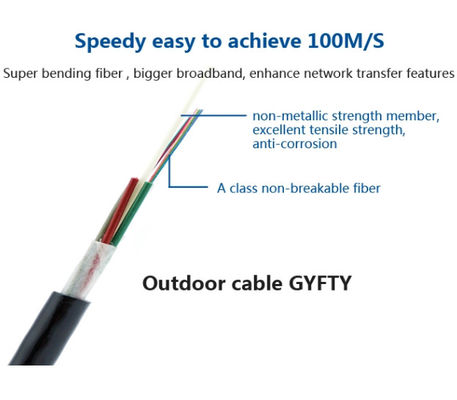

Condotta all'aperto del centro GYFTY dell'OEM 12/24/48/96/144 della fabbrica di Jiqian/cavo a fibre ottiche aereo
Oggetto | Unità | Specificazione | |
Tipo della fibra | G.652D | ||
Diametro di campo di modo | 1310nm | millimetro | 9.2±0.4 |
1550nm | millimetro | 10.4±0.8 | |
Diametro del rivestimento | millimetro | 125.0±1 | |
Non circolarità del rivestimento | % | £1.0 | |
Il centro/errore concentricità del rivestimento | millimetro | £0.5 | |
Diametro ricoprente | millimetro | 245±5 | |
Non circolarità ricoprente | % | £6.0 | |
Ricoprire/errore concentricità del rivestimento | millimetro | £12.0 | |
Lunghezza d'onda di taglio del cavo | nanometro | £1260 | |
Coefficiente di attenuazione | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Livello di tensione di prova | kpsi | ≥100 |

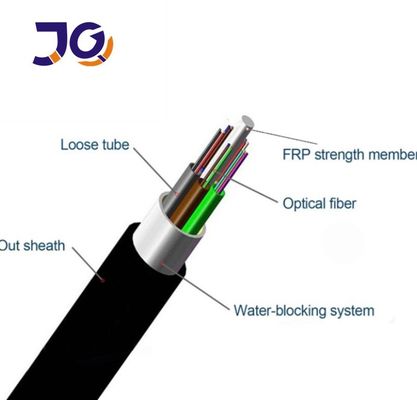

Dimensioni delle costruzioni del cavo
Numero di fibre | Struttura | Fibre per tubo |
Diametro sciolto del tubo (millimetro) |
Diametro di CSM/diametro del cuscinetto (millimetro) |
Spessore nominale del rivestimento esterno (millimetro) |
Diametro del cavo Altezza (millimetro) |
Peso del cavo (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 9.0±0.2 | 65 |
24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1,6 | 9.2±0.2 | 68 |
36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10,6 | 80 |
96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1,6 | 12,0 | 103 |
144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1,8 | 15,0 | 180 |
Caratteristiche meccaniche ed ambientali
Oggetto | Unità | Specifiche |
Tensione (lungo termine) | N | 600 |
Tensione (a breve termine) | N | 1500 |
Schiacciamento (lungo termine) | N/10cm | 1000 |
Schiacci (a breve termine) | N/10cm | 3000 |
Raggio di curvatura minimo (dinamica) | millimetro | 20D |
Raggio di Min.Bend (elettricità statica) | millimetro | 10D |
Temperatura dell'installazione | ℃ | -40~+60 |
Temperatura di funzionamento | ℃ | -40~+70 |
Temperatura di stoccaggio | ℃ | -40~+70 |
Ripetizione del piegamento | Carico: 250N; numero dei cicli: 30 nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. | |
Torsione | Carico: 250N; numero dei cicli: 10; angolo di torsione: ±90° nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. | |
Impatto | Energia di impatto: 450g×1m; raggio della testa di martello: 12.5mm; numero di impatto: 5 nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. |
Benvenuto per visitare la nostra fabbrica e per inviare in qualunque momento indagine noi!
