2000m/Roll 48 svuota il cavo a fibre ottiche all'aperto

Marca

Tipo di fibra ottica

Modo G652D o G657A1 di Singel

Materiale del rivestimento

PVC o PE

Numero di fibre

4,6,8,12,24,36,48,72,96,144

Colore del rivestimento

Nero

Membro di forza

messaggero Steel Wire o FRP di 1.0mm

Diametro del cavo

9.6mm

Lunghezza

2000m per rotolo o su misura

Peso lordo

90 chilogrammi

Funzioni e caratteristiche del prodotto

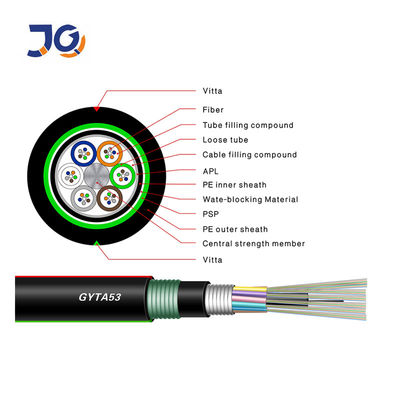

La struttura dello strato GYTA53 ha incagliato 53 che il cavo è di incastonare la fibra 250um in una manica sciolta fatta di alto materiale del modulo e riempie il tubo sciolto della manica di composto impermeabile. Al centro di cavo il centro è un metallo che rinforza il centro. Per alcuni cavi a fibre ottiche, il metallo che rinforza il centro deve essere espulso con uno strato di polietilene. L'intelaiatura sciolta e la linea di riempimento sono torte intorno al centro centrale di rinforzo per formare il centro compatto e rotondo del cavo e le lacune nel centro del cavo sono colmate di riempitore di acqua didascalia. La striscia d'acciaio di plastica a doppio foglio longitudinalmente si è avvolta ed espulso cavo inguainato polietilene.

No. di cavo

12

24

48

Modello della fibra

G.652D

Progettazione
(StrengthMember+Tube&Filler)

1+5

Membro di forza centrale

Materiale

Filo di acciaio

Diametro (±0.5) millimetro

1,4

Metropolitana sciolta

Materiale

PBT

Diametro (±0.06) millimetro

1,72

1,72

2,0

Spessore (±0.03) millimetro

0,30

0,30

0,32

NO/metropolitana di Max.Core

6

6

12

Corda del riempitore

Materiale

LDPE

Diametro (±0.06) millimetro

1,7

1,7

2,0

NO.

3

1

1

Barriera dell'umidità

Materiale

Nastro di alluminio rivestito del polimero

Spessore (±0.03) millimetro

0,20

Interno
Guaina

Materiale

MDPE

Spessore (±0.2) millimetro

0,9

Armoring

Materiale

Nastro d'acciaio rivestito del polimero

Spessore (±0.2) millimetro

0,22

Strato di Bloaking dell'acqua

Materiale

Composto di riempimento

Guaina esterna

Materiale

MDPE

Spessore (±0.2) millimetro

1,8

Diametro del cavo (±0.5) millimetro

12,5

12,5

13,1

Peso del cavo (±10) kg/km

152

167

167

Attenuazione

1310nm

0.35dB/chilometro

1550nm

0.21dB/chilometro

Raggio di piegamento minimo

Senza tensione

12.5×Cable-φ

Nell'ambito di tensione massima

25.0×Cable-φ

Gamma di temperature
(℃)

Installazione

-20~+60

Transport&Storage

-40~+70

Operazione

-40~+70
