Name: Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: GYFTA53
Price: 340.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Numero di fibre: 4-288

Materiale della giacca: PE/MDPE/HDPE/LSZH

Colore della giacca: Nero

Tempo dell'ascensore: Più di 25 anni

Tipo di fibra: G652D

Applicazione: Sotto terra Direttamente a doppio filo/condotto

fabbrica: - Sì, sì.

Marca della fibra: Codice di riferimento

amore: Nastro di acciaio/nastro di alluminio

Evidenziare:

Cavo a fibra ottica sotterraneo

Cavi in fibra ottica non armati metallici

GYFTA53/gYTA53 Cavo a fibra ottica

Informazioni di base

Luogo di origine: Guangdong, Cina

Marca: JQ/OEM

Certificazione: ISO9001

Numero di modello: GYFTA53

Termini di pagamento e spedizione

Imballaggi particolari: Tamboli di legno

Tempi di consegna: 3-5 giorni lavorativi, dipende dall'ordine.

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione: 60000 km/mese

Galleria

Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53

Descrizione di prodotto

GYFTA53 Cable in fibra ottica a doppia giacca non metallica

Costruzione di cavi

Il cavo GYFTA53 è costruito inserendo una fibra di 250 μm in un tubo sciolto realizzato con un materiale ad alto modulo riempito con un composto idrorepellente.Il centro del nucleo è un nucleo di rinforzo non metallico (FRP)Un nucleo di rinforzo non metallico deve essere estruso con uno strato di polietilene (PE)

Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53 1

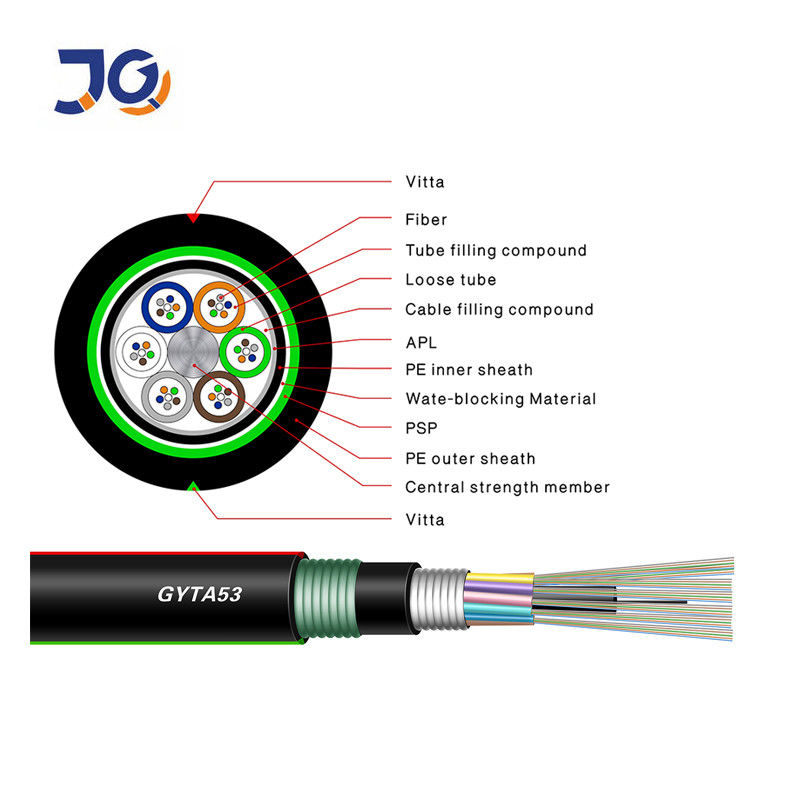

GYFTA53/GYTA53

La striscia di alluminio rivestita di plastica (APL) viene avvolta longitudinalmente e poi estrusa con una guaina interna di polietilene
La striscia di acciaio rivestita su due lati (PSP) viene avvolta longitudinalmente ed estrusa in una guaina esterna di polietilene per formare un cavo

Norme

Il cavo in fibra ottica GYFTA53 è conforme agli standard YD/T 901 e IEC 60794-1.

Le seguenti misure sono adottate per garantire le prestazioni impermeabili del cavo:

- Un singolo nucleo di rinforzo non metallico

- Il tubo sciolto è riempito con un composto impermeabile speciale

- Riempimento completo del nucleo - Barriera antiumidità con nastro di alluminio rivestito di plastica (APL)

- La banda di acciaio rivestita su due lati (PSP) migliora la resistenza all'umidità del cavo - Un buon materiale idrografico impedisce le perdite longitudinali del cavo

Campi applicabili: Diretto condotto sotterraneo/interrato

Parametri ottici

		50/125 μm	62.5/125 μm	G.652	G.655
Attenuazione ((+20°C)	@850nm	≤ 3,0 dB/km	≤30,3 dB/km
	@1300nm	≤10,0 dB/km	≤10,0 dB/km
	@1310nm			≤00,36 dB/km	≤00,4 dB/km
	@1550nm			≤00,22 dB/km	≤00,23 dB/km
Larghezza di banda (classe A)	@850nm	≥ 500MHz.km	≥ 200MHz.km
	@1300nm	≥ 1000MHz.km	≥ 600MHz.km
Apertura numerica		0.200 ± 0.015NA	0.275±0,015NA
Lunghezza d'onda del taglio del cavo λcc				≤ 1260 nm	≤ 1450 nm

Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53 4

Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53 5

Performance del cavo

Articolo		Parametri
Numero di fibre		24
Fibra rivestita colorata	Dimensione	250 μm±15 μm
	Colore	Blu, arancione, verde, marrone, grigio, bianco,
Tubo sciolto	Dimensione	10,8 mm±0,1 mm
	Materiale	PBT
	Colore	Blu, arancione, verde, marrone
Riempitore	Materiale	PE
	Colore	Nero
Membro della forza centrale	Dimensione	10,6 mm±0,2 mm
	Materiale	Fabbricazione a partire da fili di acciaio fosfatato
Armature	Materiale	Strisce di acciaio rivestito di plastica e nastro di alluminio
Giubbotti	Materiale	PE
	Colore	Nero

Caratteristiche meccaniche e ambientali

Articolo	Unità	Specificità
Tensione (a lungo termine)	N	600
Tensione (a breve termine)	N	1500
Crush ((Lungo termine)	N/10 cm	1000
Crush (a breve termine)	N/10 cm	3000
Min. raggio di curvatura (dinamica)	mm	20D
Min.Radius di curvatura (statico)	mm	10D
Temperatura di installazione	°C	-40+60
Temperatura di funzionamento	°C	-40 ¢ + 70
Temperatura di conservazione	°C	-40 ¢ + 70
Piegamento ripetuto	Carico:250N;numero di cicli: 30 Nessuna attenuazione di aggiunta evidente, nessuna rottura della fibra e nessun danno al cavo.
Torsione	carico:250N; numero di cicli:10; angolo di torsione: ± 90° Nessuna attenuazione evidente dell'aggiunta, nessuna rottura della fibra e nessun danno al cavo.

Prova OTDR

Cable in fibra ottica a doppia giacca non metallica GYFTA53/gYTA53 6
