Cavo a fibre ottiche della condotta di GYTS 24core
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L / C, T / T, Western Union |
Capacità di alimentazione : | 30km al giorno |
Luogo di origine: | Canton, Cina | Marca: | JQ/OEM |
---|---|---|---|
Certificazione: | ISO9001 ROHS CE-EMC FCC SDOC |
Informazioni dettagliate |
|||
Numero di modello: | GCYFY/GCYFTY | Numero di fibre: | i 96 centri |
---|---|---|---|
Tipo della fibra: | singolo modo/multi modo | Rivestimento: | PE/PVC/LSZH |
Colore: | Nero | Nome di prodotto: | micro cavo Aero-soffiato |
Lunghezza: | 2km o lunghezza su misura | Struttura: | Micro cavo |
Installazione: | Antenna o condotta | ||
Evidenziare: | Un cavo a fibre ottiche dei 96 centri,Cavo a fibre ottiche ISO9001,Cavo a fibre ottiche della condotta dell'OEM |
Descrizione di prodotto

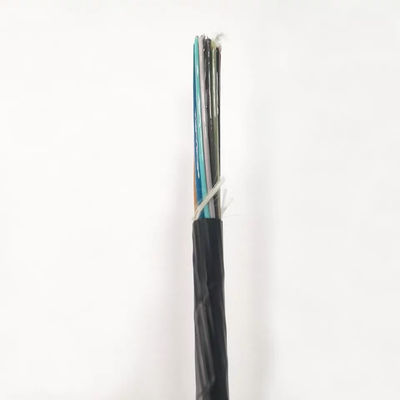

Cavo a fibre ottiche saltato GCYFY/GCYFTY del centro del cavo 96 della micro aria
Cavo a fibre ottiche saltato GCYFY/GCYFTY del centro del cavo 96 della micro aria della condotta
Descrizione di prodotto

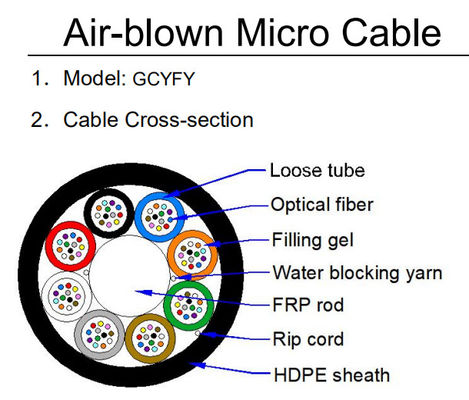

GCYFY sciolto-SHELL ha torto il micro-cavo aero-soffiato non adotta il rinforzo non metallico e struttura dell'armatura, che potessero essere trasportati o micro-tubo aero-soffiato nel tubo protettivo esterno che è stato posto ed allora aero-soffiato le rotture situantesi di metodo con la limitazione del cavo attuale della conduttura che pone la tecnologia, migliora l'efficienza di utilizzazione della conduttura ed è facile da espandersi
Caratteristiche ottiche
Oggetto | Specificazione |
Tipo della fibra | G.652D |
Attenuazione | |
@ 1310 nanometro | ≤0.36 dB/km |
@ 1383 nanometro | ≤0.35 dB/km |
@ 1550 nanometro | ≤0.22 dB/km |
@ 1625 nanometro | ≤ 0,30 dB/km |
Lunghezza d'onda di taglio del cavo (λcc) | ≤1260 nanometro |
Lunghezza d'onda zero della dispersione (nanometro) | 1300 ~ 1324 nanometro |
Pendio zero della dispersione | ≤0.092 ps/(nm2.km) |
Dispersione cromatica | |
@ 1288 ~ 1339 nanometro | ≤3.5 ps/(nanometro. chilometro) |
@ 1550 nanometro | ≤18 ps/(nanometro. chilometro) |
@ 1625 nanometro | ≤22 ps/(nanometro. chilometro) |
PMDQ | ≤0.2 ps/km1/2 |
Diametro di campo di modo @ 1310 nanometro | 9.2±0.4 um |
Errore di concentricità del centro | ≤0.6 um |
Diametro del rivestimento | 125.0±0.7 um |
Non circolarità del rivestimento | ≤1.0% |
Diametro ricoprente | 245±10 um |
Prova di prova | 100 kpsi (=0.69 Gpa), 1% |
Colore della metropolitana & della fibra
Parametri del cavo
# | Oggetti | Unità | Parametri |
1 | Numero di fibre | 96 | |
2 | No di fibra per tubo | 12 | |
3 | No dei tubi sciolti | 8 | |
4 | Diametro sciolto del tubo | millimetro | 1,5 |
5 | Membro di forza centrale | millimetro | 2,5 |
6 | Guaina esterna | millimetro | 6,6 |
7 | No dei Ripcords | 1 | |
8 | Diametro del cavo | millimetro | 6.4±0.1 |
9 | Peso del cavo | kg/km | 40 |
10 | Attenuazione 1310 nanometro | dB/km | ≤0.36dB/km |
11 | Attenuazione 1550 nanometro | dB/km | ≤0.22dB/km |
12 | Disperson cromatico 1285-1330 nanometro | ps/nm.km | ≤3.5 |
13 | Disperson cromatico 1550 nanometro | ps/nm.km | ≤18 |
14 | Lunghezza d'onda di taglio del cavo | ʎcc | ≤1260nm |
15 | Lunghezza d'onda di taglio della fibra | millimetro | ≤1470 |
16 | Dispersione zero | 1300~1324nm | |
17 | Pendio zero della dispersione | ps/nm2 x chilometro | ≤0.092 |
18 | Dispersione di modo di polarizzazione | ps/km | 1,0 |
19 | Dispersione di modo di polarizzazione | ps/km | 0,3 |
20 | Diametro di campo di modo | µm | 1310 9,2 ± 0,4 |
21 | Diametro di campo di modo | µm | 1550 10,4 ± 0,8 |
22 | Errore di concentricità del rivestimento del centro | µm | ≤0.5 |
23 | Diametro del rivestimento | µm | 125±1.0 |
24 | Del rivestimento circolarità non - | % | ≤2.0% |
25 | Ricoprire - errore di concentricità del rivestimento | µm | ≤12 |
26 | Diametro ricoprente primario | µm | 125±1.0 |
27 | Materiale ricoprente primario (non colorato) | 245 ± 10µm | |
28 | Raggio del ricciolo della fibra | m. | R≥4 |
29 | Resistenza alla trazione | N | Installazione: 1000 Max. Operation: 600 |
30 | Resistenza di schiacciamento | N/mm | 800/100 |
31 | Forza d'impatto | N.m | Energia di impatto: 450g*1m; raggio della testa di martello: 12.5mm; numero di impatto: 5 nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. |
32 | Torsione | Carico: 150N; numero dei cicli: 10; angolo di torsione: ±180° nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. | |
33 | Nodo | millimetro | 1000N/100mm |
34 | Minuti raggio di curvatura | 25N di carico, 25cycles | |
35 | Installazione | ˚ C | -15˚ C~+60˚ C |
36 | Operazione | ˚ C | -35˚ C~+70˚ C |
37 | Stoccaggio | ˚ C | -35˚ C~+70˚ C |
Dettaglio del prodotto
