Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian

Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian

January 22, 2021

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian








Relazione sull'esperimento del cavo a fibre ottiche
Produttore NO: JQ12C-2020620001
Modello del prodotto GYFTC8Y53-12B1 Norma tecnica YD/T769-2003
Elemento della prova (1) Colore della fibra Metropolitana 1 di PBT Attenuazione di Color& della fibra (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
blu arancia verde marrone grigio natura Rosso Nero Giallo Porpora Rosa Vegetazione
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
Metropolitana 2 di PBT blu arancia verde marrone grigio natura Rosso Nero Giallo Porpora Rosa Vegetazione
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
Metropolitana 3 di PBT blu arancia verde marrone grigio natura Rosso Nero Giallo Porpora Rosa Vegetazione
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
Metropolitana 4 di PBT blu arancia verde marrone grigio natura Rosso Nero Giallo Porpora Rosa Vegetazione
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Elemento della prova (2) Diametro di centro (um) 9.3±0.7 Caratteristiche della dispersione Lunghezza d'onda zero della dispersione (nanometro) 1300-1324
Diametro del rivestimento (um) 125±1 Massimo zero del pendio della dispersione (Ps/nm2.km) ≤0.092
Il centro/errore concentricità del rivestimento <1 1288-1339 coefficiente di dispersione di massimo (Ps/nm.km) ≤3.5
Non circolarità del rivestimento <2 1271-1360 coefficiente di dispersione di massimo (Ps/nm.km) ≤5.3
Lunghezza d'onda tagliata (nanometro) <1260 coefficiente di dispersione 1550nm di massimo (Ps/nm.km) ≤18
Elemento della prova (3) Integrità ed aspetto della struttura del cavo Struttura del cavo completo, aspetto senza difetti
Lunghezza di cavo finita (m) 2000M Prova di penetrazione dell'acqua PASSAGGIO
Cavo O.D. (millimetri) 12,2 ±0.2 Connettività del metallo PASSAGGIO
Integrità della guaina Completo
GW 480KG Data Giugno 20,2020 Temperatura 35℃ umidità 65%
Bollo   Conclusione

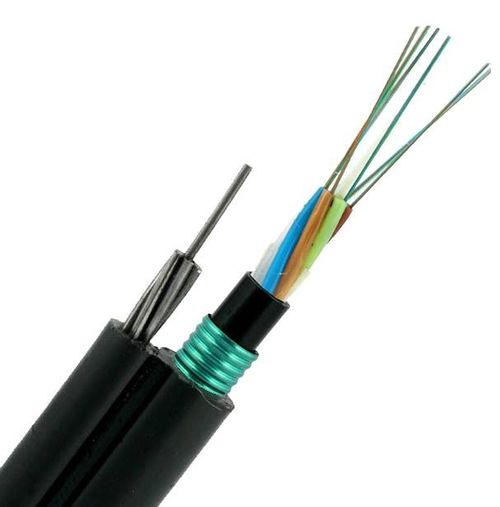

Specificazione di cavo MP (9/125), 12cores, 6cores*2 (metropolitana) di PBT, filo di acciaio di 7*1.0mm, membro di forza centrale FRP1.6mm, SADJ, GYFTC8Y53



ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 0

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 1



Manifestazione del campione



ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 2

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 3

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 4





Il cavo del fico 8 di 116KM è di caricare nel camion

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 5

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 6

ultimo caso aziendale circa Figura autosufficiente 8 cavo 12 i 24 centri 116KM GYFTC8Y53 dalla fabbrica di Jiqian 7



Marcatura del cavo

(1) indicazione nei metri/piedi;

(2) quantità e tipo di fibre;

(3) tipo di cavo;



(4) nome della fabbrica;



(5) data di fabbricazione (anno);

(6) altri requisiti;



I segni saranno permanenti e leggibili per la durata della vita del cavo. La precisione dell'indicazione di lunghezza sarà migliore di 1000m±2m.
