Studio di caso sulla distribuzione di cavi in fibra ottica MGXTSV nelle reti di comunicazione minerarie sotterranee

Introduzione

Le miniere sotterranee richiedono una trasmissione di dati stabile per supportare il monitoraggio della sicurezza, i sistemi di automazione, il monitoraggio della sicurezza e la gestione dei dati.e coordinamento operativoTuttavia, condizioni difficili come l'alta umidità, la pressione meccanica, la polvere e i potenziali rischi di incendio pongono seri problemi ai cavi di comunicazione tradizionali.

Cavo in fibra ottica MGXTSVè specificamente progettato per ambienti minerari, con materiali ignifughi e armature in filo d'acciaio per garantire un'affidabilità a lungo termine.Questo caso di studio dimostra come il cavo MGXTSV è stato utilizzato con successo in una rete di comunicazione sotterranea per migliorare la sicurezza e l'efficienza operativa.

Anteprima del progetto

Una grande miniera di carbone sotterranea ha richiesto un aggiornamento delle sue infrastrutture di comunicazione per supportare:

• Monitoraggio ambientale in tempo reale
• Video di sorveglianza ad alta definizione
• Sistemi di controllo della sicurezza delle miniere
• Trasmissione dei dati tra gallerie sotterranee e sale di controllo di superficie

La rete di comunicazione basata sul rame esistente soffriva di interferenze del segnale, larghezza di banda limitata e danni frequenti causati da condizioni sotterranee difficili.

Per risolvere questi problemi, il team di ingegneri ha deciso diCavo a fibra ottica blindato MGXTSVcome spina dorsale del nuovo sistema di comunicazione sotterraneo.

Sfide nell'ambiente minerario sotterraneo

L'implementazione di cavi di comunicazione nelle miniere presenta diverse sfide tecniche:

Stressa meccanica estrema

Le gallerie minerarie sono spesso soggette a movimenti di attrezzature pesanti e a pressioni del suolo, che possono danneggiare i cavi convenzionali.

Alta umidità e esposizione all'acqua

Gli ambienti sotterranei contengono spesso umidità e infiltrazioni d'acqua, aumentando il rischio di degrado dei cavi.

Rischi di incendio e di sicurezza

Le miniere di carbone possono contenere gas infiammabili e polveri di carbone, che richiedono cavi conproprietà ignifugheper rispettare le norme di sicurezza.

Danni causati da roditori e abrasioni

I roditori e le superfici ruvide all'interno dei tunnel possono danneggiare le giacche dei cavi, portando a fallimenti di comunicazione.

Queste sfide richiedevano una soluzione per i cavielevata durata, forte protezione e prestazioni di trasmissione affidabili.

Soluzione per cavi in fibra ottica MGXTSV

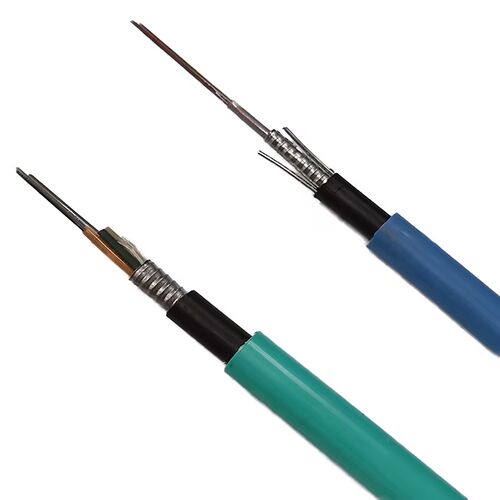

Il team di ingegneri selezionatoCavo in fibra ottica mono-modo MGXTSV a 24 core (G652D)come principale mezzo di comunicazione.

Principali specifiche tecniche

• Tipo di fibra: mono-modalità G652D
• Numero di fibre: 24 nuclei
• Armatura: Armatura a filo d'acciaio
• Cappottole esterne: guaina ignifuga di grado minerario
• Struttura: tubo allentato riempito di gel antiacqua
• Tipo di installazione: installazione della parete del tunnel e del vassoio dei cavi

Questo progetto forniva la necessaria resistenza meccanica e la protezione ambientale richiesta per le applicazioni minerarie sotterranee.

Processo di distribuzione

1. Pianificazione della rete

Gli ingegneri hanno progettato unrete retrograda in fibra otticacollegando le stazioni di monitoraggio sotterranee, le sale di controllo delle attrezzature e il centro di comando di superficie.

La rete comprendeva:

• Cavo tronco principale lungo il tunnel principale
• Collegamenti di rami alle stazioni di monitoraggio
• Caselle di distribuzione della fibra nei nodi chiave

2Installazione di cavi

I cavi MGXTSV sono stati installati utilizzando più metodi a seconda della disposizione del tunnel:

• Installazione fissa lungo le pareti dei tunnel
• Cable tray nei corridoi delle attrezzature
• Condotti di protezione nelle zone ad alto traffico

L'armatura in filo d'acciaio forniva un'eccellente protezione durante l'installazione e il funzionamento a lungo termine.

3. Integrazione del sistema

La rete in fibra ottica è stata integrata con:

• Sistemi di monitoraggio del gas
• Telecamere di sorveglianza sotterranee
• Sensori di monitoraggio ambientale
• Termini di comunicazione per minatori

Questo ha creato unrete di comunicazione e monitoraggio delle miniere completamente integrata.

Risultati delle prestazioni

Dopo l'implementazione del cavo a fibra ottica MGXTSV, la società mineraria ha ottenuto miglioramenti significativi nell'affidabilità della rete e nell'efficienza operativa.

Miglioramento della stabilità della rete

La rete in fibra ottica eliminava le interferenze elettromagnetiche e manteneva una comunicazione stabile su lunghe distanze sotterranee.

Miglioramento del controllo della sicurezza

I dati in tempo reale provenienti dai rilevatori di gas e dai sensori ambientali possono ora essere trasmessi immediatamente al centro di controllo di superficie.

Riduzione dei costi di manutenzione

La struttura corazzata del cavo MGXTSV ha ridotto significativamente il danno al cavo e la frequenza della manutenzione.

Comunicazione ad alta larghezza di banda

La rete a fibra ha supportato il monitoraggio video ad alta definizione e la trasmissione di grandi dimensioni di dati richiesti per le moderne operazioni minerarie.

Perché il cavo a fibra ottica MGXTSV è ideale per i progetti minerari

Questo caso di implementazione dimostra perché i cavi MGXTSV sono ampiamente utilizzati nei sistemi di comunicazione mineraria sotterranea:

• L'armatura di filo d'acciaio fornisce un'ottima protezione meccanica
• Il rivestimento esterno ignifugo migliora la sicurezza delle miniere
• La struttura impermeabile protegge le fibre in ambienti umidi
• Forte resistenza ai roditori e all'abrasione
• Trasmissione ottica ad alta velocità a lunga distanza

Queste caratteristiche rendono il cavo a fibra ottica MGXTSV ununa soluzione affidabile per le reti sotterranee di comunicazione mission critical.

Conclusioni

La riuscita implementazione del cavo a fibra ottica MGXTSV in questo progetto minerario sotterraneo evidenzia la sua efficacia in ambienti difficili.Sostituendo le infrastrutture di comunicazione tradizionali con cavi blindati a fibra ottica, la società mineraria ha migliorato significativamentecapacità di monitoraggio della stabilità della rete, dell'efficienza operativa e della sicurezza.

Mentre le operazioni minerarie continuano ad adottare le tecnologie digitali, l'infrastruttura in fibra ottica svolgerà un ruolo chiave nel consentiresistemi di mining intelligenti, automazione e monitoraggio in tempo reale.

Il cavo a fibra ottica MGXTSV offre la durata, la sicurezza e le prestazioni richieste per queste applicazioni sotterranee esigenti.
