Cavo a fibre ottiche aereo all'aperto della condotta GYFTY del centro dell'OEM 144
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 10 km | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | dipende dalla quantità dell'ordine | Termini di pagamento : | L/C, T/T, Western Union, Alipay |
Capacità di alimentazione : | 15000 KM al mese |
Marca: | JQ/HAISO | Certificazione: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Numero di modello: | ADSS-24B1/12B1 |
Informazioni dettagliate |
|||
Luogo di origine: | Canton, Cina | Marchio del cavo: | JQ o Personalizzato |
---|---|---|---|
Numero di conduttore: | ≥ 10 | Produttore: | sì |
Applicazione: | Telecomunicazione aerea | Guaina esterna: | PE/HDPE |
Numero Di Fibra: | 2-288 | Temperatura di stoccaggio e utilizzo: | da -40℃ a +70℃. |
fuori guaina: | PE/AT | Marca della fibra: | YOFC/Corning |
Evidenziare: | cavo a fibre ottiche di 200m ADSS,Il cavo a fibre ottiche 24 di ADSS svuota |
Descrizione di prodotto

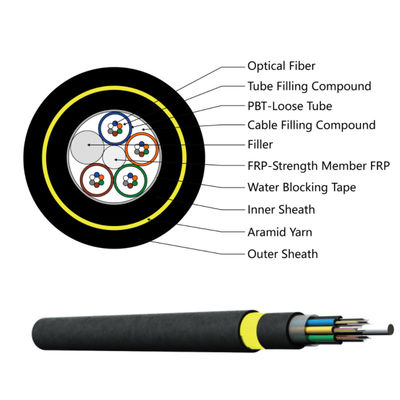

Aerei autosufficienti nessun centri di /24/48 del cavo a fibre ottiche 12 del metallo ADSS misurano 200m
desctirption del prodotto
Il cavo ottico autosufficiente tutto-dieletirc (ADSS) non ha metallo, la resistenza di tensione, l'isolamento autosufficiente e alto, nessuna costruzione di induzione, ed economico di diametro basso, leggeri, facili. È una combinazione di ferita di fibra ottica del pacco sul rinforzo concentrare, attraverso isolamento, impermeabile, rinforzo, guaina ed altri provvedimenti cautelari hanno fatto.
Caratteristiche
· Può essere installato senza chiudere il potere
· Eccellente alla prestazione, il massimo induttivo al punto di funzionamento alla guaina può raggiungere 25kV
· Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri
e backprops
· Le lunghezze dell'ampia luce e l'ampia luce è più di 1000m
· Buona prestazione di resistenza alla trazione e della temperatura
· La durata di progettazione è di 30 anni
·Applicazione
Lo stato reale delle linee elettriche sopraelevate è preso in considerazione completa quando il cavo di ADSS sta progettando. Per le linee elettriche sopraelevate sotto 110kV, la guaina esterna del PE si applica. PER le linee elettriche uguali a o sopra 110kV, alla guaina esterna si applica. Dedichi la progettazione della quantità del aramid ed il processo di arenamento può soddisfare la richiesta sulle varie portate.
·Norme
Il cavo di ADSS aderisce a IEEE standard la P 1222 come pure all'IEC 60794-1.
Showes delle immagini del dettaglio di ADSS:
singolo rivestimento ADSS
doppi rivestimenti ADSS
Schede di dati di ADSS
Struttura e caratteristiche tecniche ADSS-SJ (50-150M)
Ref. Outer Diametro (millimetro) | Ref. Weight (kg/km) | Rec. Massimo quotidiano. | Max Allowable Tensione di lavoro (kN) | Rottura | Forza | Modulo di | Calore | Portata adatta Metro | ||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struttura e caratteristiche tecniche ADSS-DJ (50-750M)
Ref. Outer Diametro (millimetro) | Ref. Weight (kg/km) | Rec. Massimo quotidiano. (kN) | Max Allowable Tensione di lavoro (kN) | Rottura | Forza | Modulo di | Calore | Portata adatta Metro | ||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caratteristica ottica
Tipo della fibra | Attenuazione | Larghezza di banda | Apertura numerica | Lunghezza d'onda di taglio del cavo ottico | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | Na 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | Na 0.275±0.015 | --- |
FAQ
1. Tradning la società o il produttore?
Siamo il produttore con l'esperienza di 10 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione
per cavo a fibre ottiche, ect del cavo del percorso e del cavo flessibile. La nostra fabbrica è nella città di Canton, benvenuta visitarci!
2. Circa la qualità?
la consegna prima abbiamo provato ogni le fibre quando produzione finita.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.
3. Potete accettare il piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
4. Che cosa è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.
5. Potete accettare il servizio dell'OEM?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto. Tutta l'idea da voi è disponibile.
