96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata

Quantità di ordine minimo : 1KM Imballaggi particolari : tamburo di legno
Tempi di consegna : i 3-5 giorni, dipende dalla vostra quantità Termini di pagamento : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione : 60000KM/month
Luogo di origine: Guangdong, Cina Marca: Jiqian
Certificazione: CE/ISO9001 Numero di modello: ADSS

Informazioni dettagliate

Numero di fibre: i 2-144 centri Rivestimento: PE
Colore: nero Tempo dell'ascensore: 25 anni
OEM: Marca della fibra: YOFC
Tipo della fibra: G652D, G657D Membro di forza: FRP
Evidenziare:

Cavo a fibre ottiche di forza ADSS di FRP

,

Cavo a fibre ottiche di YOFC ADSS

,

cavo ad alta tensione della trasmissione ADSS

Descrizione di prodotto

Autosufficiente aereo tutto il 24 48 96 cavi dielettrico di Fibra Optica del rivestimento della portata 200m del cavo del centro ADSS singoli con FRP

96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 0



Il cavo aereo di doppio strato ADSS è usato per il cavo di comunicazione del sistema di trasmissione ad alta tensione sopraelevato dell'elettricità,

anche può essere usato come cavo di comunicazione alle aree dove l'illuminazione è frequente o la distanza è grande.

96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 1

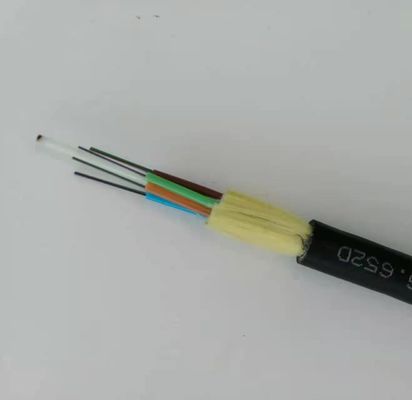

Il cavo di ADSS è liberamente tubo incagliato.

Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo.

I tubi sono riempiti di composto di riempimento resistente all'acqua.

I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo.

Dopo che il centro del cavo è riempito di composto di riempimento.
è coperto di guaina interna sottile del PE (polietilene).

Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.

96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 2

Lo stato reale delle linee elettriche sopraelevate è preso in considerazione completa quando il cavo di ADSS sta progettando.

Per le linee elettriche sopraelevate sotto 110kV, la guaina esterna del PE si applica.

PER le linee elettriche uguali a o sopra 110kV, alla guaina esterna si applica.

Dedichi la progettazione della quantità del aramid ed il processo di arenamento può soddisfare la richiesta sulle varie portate.

96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 3
96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 4

Informazioni di ordinazione

Struttura
Unità
Parametro
Numeri di fibre
Fibre
6-24
36-48
48-72
74-94
96-144
Progettazione (forza member+tube&Filler)
--
1+5
1+6
1+8
1+12
Tipo della fibra
--
G.652D
Membro di forza centrale
Materiale
millimetro
FRP
Diametro (±0.05mm)
1,5
1,5
2,1
2,1
2,1
Diametro sciolto del tubo del diametro (±0.05mm)
Materiale
millimetro
PBT
Diametro (±0.05mm)
1,8
2,1
2,1
2,1
2,1
Spessore (±0.03mm)
0,32
0,35
0,35
0,35
0,35
MAX.NO./PER
6
12
12
12
12
Strato di didascalia dell'acqua
Materiale
--
Inondazione del composto
Guaina interna
Materiale
millimetro
PE
Spessore
0,9 (termine nominale)
Colore
nero
Membro di forza supplementare
Materiale
--
Filato di Aramid
Guaina esterna
Materiale
millimetro
PE
Spessore
1,8 (termine nominale)
Colore
nero
Diametro del cavo (±0.2mm)
millimetro
11
11,5
12,1
13,5
16,6
Peso del cavo (±10.0kg/km)
chilogrammo
96
110
120
145
210
Coefficiente di attenuazione
1310nm
dB/km
≤0.35dB/km
1550nm
≤0.21dB/km
Cabli la resistenza alla rottura (RTS)
kn
≥5.4
Tensione di lavoro (STUOIA)
kn
≥2.2
Velocità del vento
m/s
25
Glassa
millimetro
5
Portata
m.
70
Resistenza di schiacciamento
A breve termine
N/100mm
≥2200
Lungo termine
≥1100
Raggio di Min.bending
Senza tensione
millimetro
10 volte cablano il diametro
Nell'ambito di tensione massima
20 volte cablano il diametro
Gamma di temperature (℃)
Installazione
-20℃ a 60℃
Transport&Storage
-40℃ a 70℃
Operazione
-40℃ a 70℃

 Dettagli d'imballaggio
1.Wooden la bobina, 1000m/reel, 2000m/reel, 3000m/reel, i requisiti del cliente inoltre è accolta favorevolmente;
2.Inner ha imballato in tamburo di legno sottoposto a fumigazione ed in esterno coperto dallo strato del polyethelene, quindi ha sigillato dalle forti assi di legno.

96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 5

Consegna
Per i grandi ordini: dal mare (LCL o FCL)
Per i piccoli ordini: dal mare (LCL), da aria o dai servizi corriere (DHL, UPS, TNT .....)
96 forza del cavo a fibre ottiche FRP del centro ADSS per la trasmissione ad alta tensione sopraelevata 6
