Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 1km | Imballaggi particolari : | tamburo di legno |
|---|---|---|---|
| Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L/C, T/T, Western Union |
| Capacità di alimentazione : | 4500KM al mese |
| Luogo di origine: | Canton | Marca: | JQ/OEM |
|---|---|---|---|
| Certificazione: | ISO9001 ROHS CE-EMC FCC SDOC | Numero di modello: | ADSS-48B1 |
|
Informazioni dettagliate |
|||
| Tipo della fibra: | YOFC o Fiberhome come richiesta | Numero di fibre: | il centro 4 -144 |
|---|---|---|---|
| Colore: | Il nero, su misura | Lunghezza: | lunghezza su misura |
| Materiale del rivestimento: | PE o A | Nome: | Cavo a fibre ottiche di ADSS |
| Membro di forza: | Membro di forza centrale di FRP | Temperatura di funzionamento: | -40 ~ +60 C |
| Portata: | 50/100/200/300/400m | Installazione: | antenna autosufficiente |
| Evidenziare: | 144 cavo tutto il dielettrico del centro ADSS,Cavo tutto il dielettrico di FRP ADSS,cavo dei adss OFC di forza del frp |
||
Descrizione di prodotto

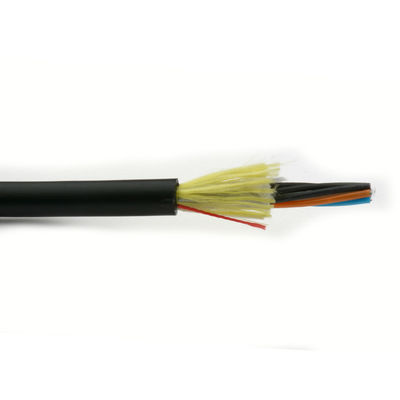

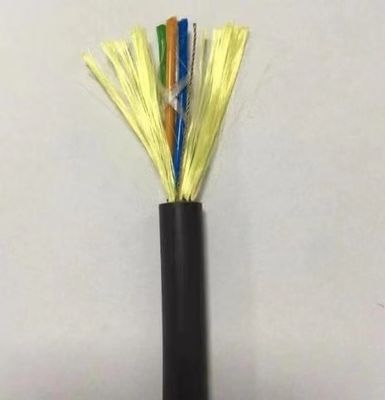

Tutto il cavo aereo autosufficiente di ADSS del cavo a fibre ottiche della portata 100M With del rivestimento dielettrico del PE
Descrizione di prodotto

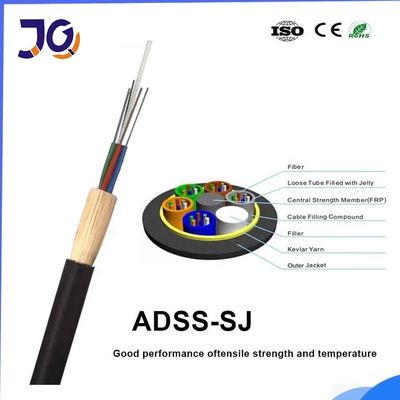

Il cavo di ADSS è fatto di materiale ed autosufficiente non metallici con l'elettrodotto aereo. Il materiale della resistenza di tensione è filato del aramid con gli alti moduli di elasticità. E la struttura d'ottimizzazione può spiegare giustamente il peso del cavo e delle sue proprietà meccaniche e fisiche e minimizzare il carico sulla torre. La costruzione sciolta del tubo, tubi si gelatinizza tubi degli elementi e riempito (e coni retinici del riempitore) e l'acqua che blocca il filato sovrapposto intorno al membro di forza centrale non metallico, filati di poliestere usati per legare il centro del cavo, nastro di didascalia dell'acqua ha avvolto longitudinalmente il centro del cavo, filato del thenaramid di rinforzo e strato esterno del PE.
Caratteristiche
Struttura ottimale del cavo, alta densità della fibra.
L'equilibrio accurato di lunghezza della fibra, assicura la prestazione stabile.
Nessun gel nel centro del cavo per acqua che blocca, a basso tenore di carbonio e rispettosa dell'ambiente.
Innovazione della struttura in guaina, migliorante la prestazione di salto.
Progettazione sciolta provata del tubo per la prestazione
Progettazione di diametro basso, leggera e bassa della guaina di attrito
Lunghezza di salto eccellente ed installazione veloce, sicura e redditizia
Progettazione di Drycore per la prestazione eccellente di didascalia dell'acqua ed il trattamento più facile
La progettazione di arenamento della SZ tiene conto accesso intermedio facile ed isola le fibre da installazione e dai rigori ambientali
Installazione e rimozione facili se necessario
Campioni
Applicazione
Adatto a metodo situantesi aereo
Stoccaggio/temperatura di funzionamento: -40℃~+70℃
Caratteristiche ottiche
| Oggetti | Unità | Specificazione | |
| G652D | |||
| Diametro di campo di modo | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diametro del rivestimento | um | 124,8±0.7 | |
| Non circolarità del rivestimento | % | ≤0.7 | |
| Errore di concentricità del Centro-rivestimento | um | ≤0.5 | |
| Diametro ricoprente | um | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Errore di concentricità del Rivestimento-rivestimento | um | ≤12 | |
| Lunghezza d'onda di taglio del cavo | nanometro | acc≤1260 | |
| Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dati tecnici
|
Portata: 100m |
sotto 110kv |
48core |
|
strutturale parametro |
Componenti centrali di forza: FRP |
Diametro: 1.5mm |
|
Tubo sciolto (gelatina riempita) |
Diametro esterno: 1.8mm |
|
|
PE della guaina interna |
Spessore: 0.9mm |
|
|
PE esterno della guaina |
Spessore: 1.8mm |
|
|
Tecnico parametro |
diametro esterno di cavo |
10.0mm |
|
sezione trasversale del cavo |
95,03 mm2 |
|
|
Modello della fibra |
G.652D |
|
|
Peso di cavo |
85kg/km |
|
|
Resistenza alla trazione stimata (RTS) |
kn 10 |
|
|
Minmum ha permesso la tensione (STUOIA) |
4kn |
|
|
EDS |
3.2kn |
|
|
Modulo di Young |
7,8 kn/mm2 |
|
|
Coefficiente di espansione termica |
1.810-6/°C |
|
|
Resistenza di Cruss |
Lungo termine: 1100 n/100mm |
|
|
a breve termine: 2200 n/100mm |
||
|
Raggio piegato di permesso |
Lungo termine (quando corrono) 220 millimetri |
|
|
(Quando si situano) 360 millimetri a breve termine |
4-144 cavo a fibre ottiche del centro ADSS
|
Fibra conteggio |
Struttura |
Fibre per tubo |
Tubo sciolto diametro (millimetro) |
Diametro di CSM diametro di /pad (millimetri) |
Spessore nominale del rivestimento esterno (millimetri) |
Diametro del cavo (millimetro) |
Cavo Peso (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
