Portata doppia 490M della trasmissione del rivestimento del cavo a fibre ottiche sciolto della metropolitana ADSS 950M

Quantità di ordine minimo : 1km Imballaggi particolari : Tamburo di legno
Tempi di consegna : 5-8 giorni del lavoro Termini di pagamento : L/C, T/T, Western Union
Luogo di origine: Canton Marca: JQ/OEM
Certificazione: ISO9001 ROHS CE FCC Numero di modello: ADSS-DJ-32F

Informazioni dettagliate

Colore: Il nero, su misura Lunghezza: 2km o lunghezza su misura
Materiale del rivestimento: PE Nome: Cavo a fibre ottiche di ADSS
Membro di forza: FRP Applicazione: Aereo
Temperatura di funzionamento: -40 ~ +60 C Tipo: ADSS, SZ ha incagliato il tipo
Tipo della fibra: G652D Imballaggio: tamburo 2-4km/wooden
Evidenziare:

Cavo a fibre ottiche sciolto della metropolitana ADSS

,

Cavo a fibre ottiche della portata 490M ADSS

,

Cavo a fibre ottiche doppio del rivestimento ADSS

Descrizione di prodotto

I cavi ottici della metropolitana sciolta di ADSS si raddoppiano portata della trasmissione del rivestimento 490 m. – 950 m.







Sezione trasversale ADSS-48B1-PE-100

Benefici

  • Numero di fibre fino a 216f
  • L'acqua asciutta che blocca i materiali può essere rimossa facilmente senza l'uso dei solventi di pulizia del cavo, rendente il risparmio costo la manodopera significativo
  • Adatto a tutti i tipi di linee aeree
  • Spiegamento rapido
  • Installa sulle linee elettriche in tensione
  • Disponibile per le portate lunghe, medie e brevi

Tipi della fibra

  • Fibra mista G.651
  • Fibra monomodale di G.652D
  • Fibra di G.655 NZDS per le applicazioni di DWDM

Gamma completa di protezioni

  • L'acqua ha bloccato

Gamma di applicazioni completa

  • All'aperto
  • Aereo

Protezioni facoltative

  • Pista resistente



Struttura del cavo

nome di prodotto ADSS-48B1-PE-100

Il centro rinforza il centro FRP

2.0mm

Tubo sciolto (gel del materiale da otturazione)

2.2±0.1mm

PE di spessore di Outsheath

1.8±0.2mm

Diametro del cavo

10.0±0.3mm

peso del cavo

85±10%kg/km

Tubo sciolto (pc)

4

Ogni tubo contiene le fibre

12cores



Colore sciolto del tubo

Blu, arancio, verde, Brown,





Colore di fibra ottica

Blu, arancio, verde, Brown, grigio, naturale,

Rosso, nero, giallo, porpora, rosa, acqua

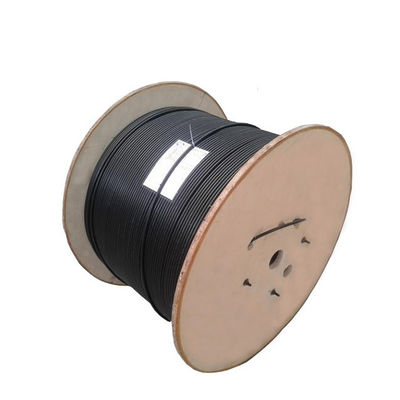

Portata doppia 490M della trasmissione del rivestimento del cavo a fibre ottiche sciolto della metropolitana ADSS 950M 0















Specificazione

I centri della fibra 32F
Misuri (metri) 100 m.
Qualità di Aramid Livello internazionale di A
Materiale del rivestimento PE
Spessore del rivestimento 1,8 millimetri
Velocità del vento (m/s) <30>
Diametro esterno OD del cavo 9,8 ±0.5 millimetro
Peso del cavo 85 kg/km
Lunghezza/tamburo 5km
peso lordo 5km/drum 460kg
Resistenza alla trazione (N/100mm) 2200
Min Bending Radius (millimetri) Elettricità statica 15D
  Dinamico 25D







Caratteristiche ottiche dei centri:

  G.652D 50/125μm 62.5/125μm OM3-300
Attenuazione (+20℃) @850nm   ≤3.0 dB/km ≤3.0 dB/km ≤3.0 dB/km
@1300nm   ≤1.0 dB/km ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36 dB/km
@1550nm ≤0.22 dB/km
Larghezza di banda (classe A) @850nm   ≥500 megahertz·chilometro ≥600 megahertz·chilometro ≥600 megahertz·chilometro
@1300nm   ≥1000 megahertz·chilometro ≥1000 megahertz·chilometro ≥1000 megahertz·chilometro
Apertura numerica   0.200±0.015NA 0.275±0.015NA 0.275±0.015NA
Λcc di lunghezza d'onda di taglio del cavo ≤1260nm





Dimensioni delle costruzioni del cavo

Numero di fibre Struttura Fibre per tubo

Diametro sciolto del tubo

(millimetro)

Diametro di CSM/diametro del cuscinetto

(millimetro)

Spessore nominale del rivestimento esterno

(millimetro)

Diametro del cavo

Altezza

(millimetro)

Peso del cavo

(kg/km)

4 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 82
6 1+6 6 2.0±0.1 2.0/2.0 1,6 9.8±0.2 82
8 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 82
12 1+6 6 2.1±0.1 2.0/2.0 1,6 9.8±0.2 82
24 1+6 6 2.1±0.1 2.0/2.0 1,6 9.8±0.2 85
36 1+6 12 2.2±0.1 2.0/2.0 1,6 10.0±0.2 85
48 1+6 12 2.2±0.1 2.0/2.0 1,6 10.0±0.2 88
72 1+6 12 2.2±0.1 2.0/2.0 1,6 10.5±0.3 98
96 1+8 12 2.2±0.1 2.0/3.4 1,7 11.8±0.3 123
144 1+12 12 2.2±0.1 3.0/7.2 1,7 15.2±0.3 175

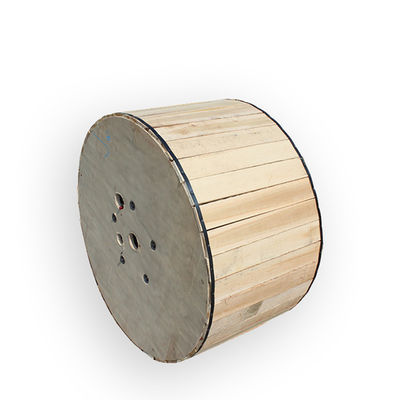

Dettaglio del pacchetto



Il tamburo di legno dell'esportazione, lunghezza di spedizione normale del cavo sarà 1~4km.
L'altra lunghezza è inoltre disponibile se richiesto dal compratore.
Segno: Attacchiamo solitamente soltanto la relazione sull'esperimento sull'imballaggio, ma la vostra richiesta è disponibile anche.
Per esempio:

Nome di A.Company
Peso di B.Gross/Net
Tipo di C.Fiber
Lunghezza di D.Cable

Portata doppia 490M della trasmissione del rivestimento del cavo a fibre ottiche sciolto della metropolitana ADSS 950M 1





Trasporto:

Dall'aria di sea/by o dalla consegna precisa, dipende dalla quantità di ordine



Termine d'esecuzione:

Quantità (chilometri) 1-300 Superiore a 300
Tempo più in anticipo (giorno) 7-10 Negoziabile
