Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | i 3-5 giorni, dipende dalla quantità di ordine | Termini di pagamento : | L/C, T/T, Western Union, Alipay |
Capacità di alimentazione : | 4500 al mese |
Marca: | Jiqian | Certificazione: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Numero di modello: | ADSS-24B1 |
Informazioni dettagliate |
|||
Luogo di origine: | Guangzhou, porcellana | Marca del cavo: | Jiqian |
---|---|---|---|
numero del conduttore: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
Produttore: | sì | Applicazione: | Sopraelevato |
Guaina esterna: | PE | Numero di fibra: | 2-288 |
Temperatura di uso e di stoccaggio: | -40℃ a +70℃. | ||
Evidenziare: | Cavo a fibre ottiche autosufficiente di ADSS,Cavo a fibre ottiche di ISO9001 ADSS,cavo a fibre ottiche di 250μm ADSS |
Descrizione di prodotto
Jiqian MP all'aperto tutta la portata autosufficiente dielettrica 100m di ADSS 24 cavi di Adss del cavo ottico di Fibra del centro del centro 48

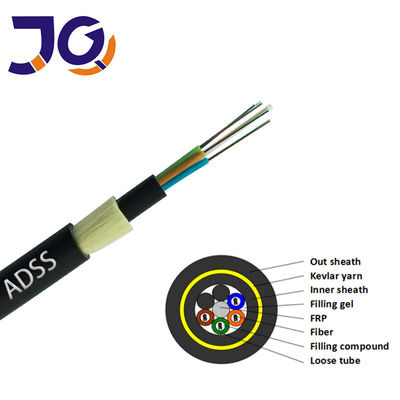

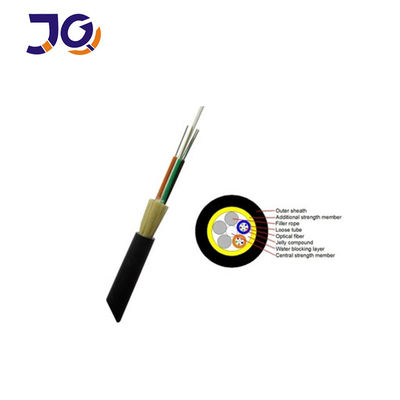

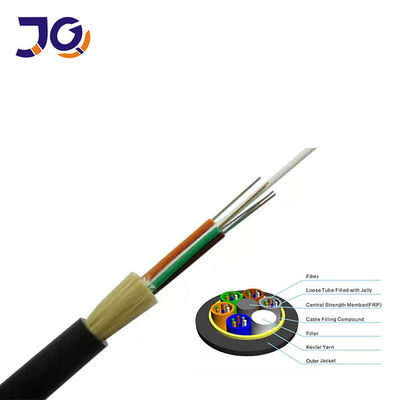

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo.
I tubi sono riempiti di composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP
(Plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo.
Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene).
Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza,
il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristiche
• Può essere installato senza tagliare il potere
• Diametro leggero e piccolo del cavo, riducente l'impatto di ghiaccio, vento ed il carico sulla torre e sul supporto
• L'ampia luce, la portata massima è di più di 1000 metri
• Ha le proprietà di tensione e caratteristiche eccellenti della temperatura
• Speranza di vita 30 anni
Struttura e caratteristiche tecniche ADSS-SJ (50-150M)
Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta Metro |
||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struttura e caratteristiche tecniche ADSS-DJ (50-750M)
Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta Metro |
||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caratteristica ottica
Tipo della fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Apertura numerica |
Lunghezza d'onda di taglio del cavo ottico |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | Na 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | Na 0.275±0.015 | --- |
Applicazione: Spese generali autosufficienti
