Cavo a fibre ottiche aereo ASU G652D del mini di ADSS 6 centro del centro 12
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1km | Imballaggi particolari : | 1/2/3/4/5 di chilometro in un tamburo di legno |
---|---|---|---|
Tempi di consegna : | 3-5 dryas | Termini di pagamento : | L / C, T / T, Western Union |
Capacità di alimentazione : | 30km al giorno |
Luogo di origine: | Canton Cina | Marca: | JQ/OEM |
---|---|---|---|
Certificazione: | ISO9001 ROHS CE FCC | Numero di modello: | GYDTS/OPLC |
Informazioni dettagliate |
|||
Materiale del rivestimento: | PE | Diametro esterno: | 9mm |
---|---|---|---|
Numero di fibre: | 2-144Core | Struttura: | Tubo dell'unità/cavo torto incagliato |
Membro di forza: | Filo di acciaio | Nome di prodotto: | Cavo ibrido della fibra ottica |
Tipo della fibra: | YOFC o come richiesta | Applicazione: | Aereo, condotta |
Colore: | Nero | Lunghezza: | 2km o lunghezza su misura |
Evidenziare: | Cavo a fibre ottiche di G652D,Cavo a fibre ottiche ibrido di OPLC,cavo a fibre ottiche aereo di 9mm |
Descrizione di prodotto

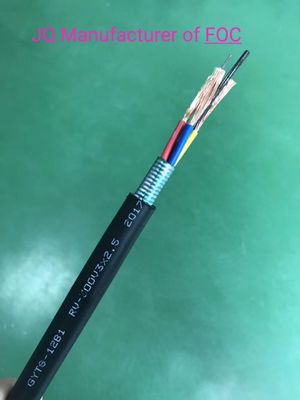

Il centro ibrido GYXTW del cavo 2-24 con due cavi di rame di potere
Cavi a fibre ottiche compositi che hanno una serie di componenti differenti sovrapposte all'interno del pacco. Questi tipi di cavi tengono conto i percorsi di trasmissione multipli dalle varie componenti, se essi essere conduttori o fibra ottica del metallo e permettere che l'utente abbia un singolo cavo, quindi riducendo il costo globale ed il termine d'esecuzione per installazione. La fibra di 250μm è posizionata in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con una guaina del polietilene (PE).
Caratteristiche
Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Struttura compatta e prestazione curvatura-resistente flessibile e buona di leggerezza,
Dispersione ed attenuazione basse. Progettazione adeguata, controllo preciso per la lunghezza in eccesso della fibra e processo di incaglio distinto rendere le proprietà meccaniche ed ambientali eccellenti. Armoring del filo di acciaio ed ondulare il nastro d'acciaio per fare il cavo ha proprietà piacevoli della resistenza di schiacciamento e di resistenza all'umidità
Caratteristiche di fibra ottica
Oggetto | Specificazione |
Tipo della fibra | G.652D |
Attenuazione | |
@ 1310 nanometro | ≤0.36 dB/km |
@ 1383 nanometro | ≤0.35 dB/km |
@ 1550 nanometro | ≤0.22 dB/km |
@ 1625 nanometro | ≤ 0,30 dB/km |
Lunghezza d'onda di taglio del cavo (λcc) | ≤1260 nanometro |
Lunghezza d'onda zero della dispersione (nanometro) | 1300 ~ 1324 nanometro |
Pendio zero della dispersione | ≤0.092 ps/(nm2.km) |
Dispersione cromatica | |
@ 1288 ~ 1339 nanometro | ≤3.5 ps/(nanometro. chilometro) |
@ 1550 nanometro | ≤18 ps/(nanometro. chilometro) |
@ 1625 nanometro | ≤22 ps/(nanometro. chilometro) |
PMDQ | ≤0.2 ps/km1/2 |
Diametro di campo di modo @ 1310 nanometro | 9.2±0.4 um |
Errore di concentricità del centro | ≤0.6 um |
Diametro del rivestimento | 125.0±0.7 um |
Non circolarità del rivestimento | ≤1.0% |
Diametro ricoprente | 245±10 um |
Prova di prova | 100 kpsi (=0.69 Gpa), 1% |
Parametri tecnici
Gamma di temperatura | -20c~ +60c | |||||||||
Colonna montante | Tipo OFNR/OFN FT4 | |||||||||
Assemblea plenaria | Tipo OFNR/OFN FT6 | |||||||||
Rivestimento | LSZH o PE | |||||||||
Nome in codice | cavo i centri |
Diametro (millimetro) |
Rame Cavo (millimetro) |
Lineare di massa (kgk m) |
Di tensione | Schiacciamento | Piegamento raggio |
|||
Breve Termine (n) |
Lungo Termine (n) |
Breve lerm N) |
Lungo Termine (n) |
breve Termine N) |
Lungo Termine (n) |
|||||
OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6-~24 | 14,5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

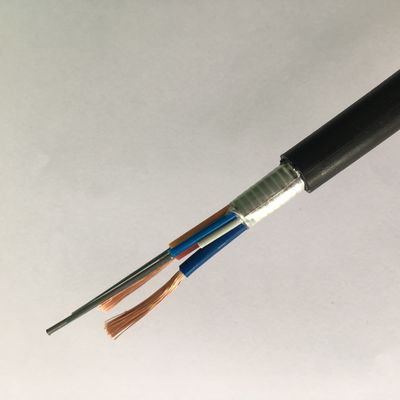

Immagine di prodotto
Applicazione
Usato per la scatola di distribuzione all'aperto alla conduttura della costruzione, al di sopra, ha sepolto.
Utilizzato nella stanza dell'attrezzatura di comunicazioni ottiche,
Utilizzato per la fibra ed il salto della coda nella linea.
Usato per le costruzioni che circondano nel cavo.
Packing&Delivery
1/2/3/4/km in un tamburo di legno, consegnano i giorni: giorni 5-8work
