Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1km | Imballaggi particolari : | Bobina del compensato/su misura |
---|---|---|---|
Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L/C, T/T, Western Union |
Capacità di alimentazione : | 4500km al mese |
Luogo di origine: | Canton, Cina | Marca: | JQ/OEM |
---|---|---|---|
Certificazione: | ISO9001 ROHS CE-EMC FCC SDOC | Numero di modello: | OPGW |
Informazioni dettagliate |
|||
Tipo della fibra: | singolo modo/multi modo | Rivestimento: | Alluminio |
---|---|---|---|
Nome di prodotto: | Cavo a fibre ottiche all'aperto | Lunghezza: | 2km o lunghezza su misura |
struttura: | Metropolitana sciolta | Fibra: | 4-288core |
Temperatura di funzionamento: | -40 ~ +60 C | installazione: | Aereo |
Colore della fibra: | Blu, arancio, Brown, acqua, grigia | ||
Evidenziare: | Messa a terra di fibra ottica delle fibre G.652,Cavo di messa a terra ottico OPGW-36B1-105,Cavo a fibre ottiche del opgw OPGW-36B1-105 |
Descrizione di prodotto

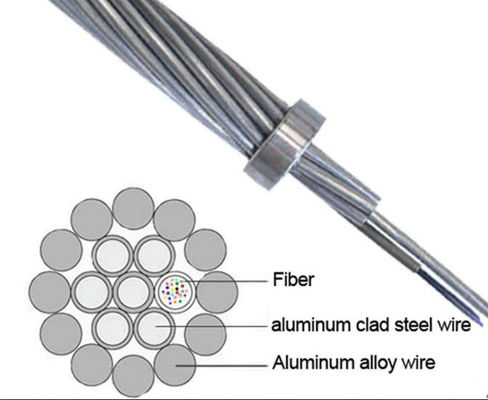

Fibre sopraelevate composite di fibra ottica delle messe a terra OPGW-36B1-105 ITU-T G.652
La messa a terra sopraelevata composita a fibra ottica (OPGW) è una messa a terra sopraelevata che contiene la fibra ottica. Ha funzioni multiple quali messa a terra e le comunicazioni ottiche sopraelevate. Pricipalmente è usata per le linee di comunicazione di 110KV, di 220KV, di 500KV, di 750KV e di nuovo sistema di trasmissione ad alta tensione sopraelevato. Può anche essere usata per sostituire le linee al suolo attuali di vecchio sistema di trasmissione ad alta tensione sopraelevato, aggiunge la linea delle comunicazioni ottiche, trasmette la corrente di periodo ridotto e per assicurare l'anti protezione contro il fulmine. Altre strutture possono essere personalizzate a richiesta.
Caratteristiche
• I tubi di acciaio inossidabile riempiti di gel idrofobo forniscono la protezione ed il supporto delle fibre ottiche
• Buona prestazione di tensione
• Carico supplementare di diametro basso, leggero, basso alla torre
• Lunghezza in eccesso della fibra appropriata dell'unità ottica easliy da fare
Date tecniche
Classificazione | Materiale | Valore | |
Costruzione |
Fibra ottica | G652D/G655 ecc. | 2 - 48 |
Metropolitana di protezione | Tubo di acciaio inossidabile | 1.5 - 6mm | |
Linea incagliata | COME wire/AA fissano Al Rod | 1.5 - 6mm | |
Max. Diameter | 18mm | ||
Max. Cross-section | 200mm2 | ||
Caratteristica |
Secondo le norme come DL/T 832, IEC60794-4-10, IEEE1138 | ||
Resistenza alla trazione massima (RTS) (kN) | 280 | ||
Resistenza a compressione massima (N/100mm) | 2200 | ||
Capacità di Max. Short Current (un℃)di 40℃-200 (kA2s) | 100 | ||
Raggio di piegamento minimo (dinamica) | 20D | ||
Raggio di piegamento minimo (elettricità statica) | 15D | ||
Prestazione dell'ambiente | Installazione (℃) | -10 - +50 | |
Trasporto ed operazione (℃) | -40 - +65 |
Caratteristiche ottiche
Attenuazione | Larghezza di banda | Dispersione di modo di polarizzazione | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Singola fibra | Valore di collegamento di progettazione (M=20, Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/chilometro | ≤0.1ps/chilometro |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/chilometro | ≤0.1ps/chilometro |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
• Temperatura conservazione/di trasporto: -40℃ a +65℃
Imballaggio
• Tamburo per cavi standard
• Lunghezza di bobina standard: 2/3km/reel, l'altra lunghezza è inoltre disponibile
