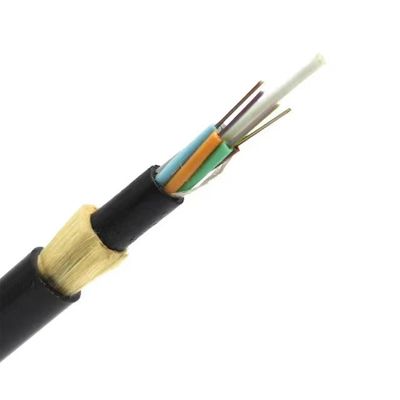

Iso 9001 i 24 centri tutto il cavo a fibre ottiche autosufficiente dielettrico

Quantità di ordine minimo : 1km Imballaggi particolari : Tamburo di legno
Tempi di consegna : i 3-5 giorni, dipende dalla quantità di ordine Termini di pagamento : L/C, T/T, Western Union, Alipay
Capacità di alimentazione : 4500 al mese
Marca: Jiqian Certificazione: ISO9001 ROHS CE-EMC FCC SDOC
Numero di modello: ADSS-doppia guaina

Informazioni dettagliate

Luogo di origine: Canton, Cina Marca del cavo: Jiqian
numero del conduttore: i 24 centri Cettification: Iso 9001
produttore: Applicazione: Sopraelevato
Guaina esterna: PE Numero di fibra: 2-288
Temperatura di uso e di stoccaggio: -40℃ a +70℃.
Evidenziare:

24Core cavo a fibre ottiche autosufficiente

,

cavo a fibre ottiche autosufficiente di iso 9001

,

iso 9001 tutto il cavo a fibre ottiche dielettrico

Descrizione di prodotto

I 24 centri tutto il cavo ottico ADSS della doppia fibra autosufficiente dielettrica della guaina

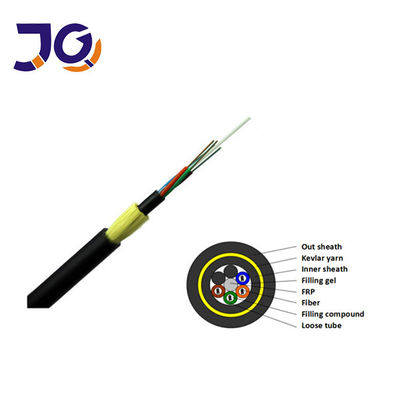

Il cavo ottico di ADSS adotta una struttura incagliata tubo sciolto. La fibra ottica di 250µm è inguainata in un tubo sciolto fatto di alto materiale del modulo,

ed il tubo sciolto è riempito di composto impermeabile. Il tubo sciolto (e la corda di riempimento) è torto intorno al centro centrale non metallico di rinforzo (FRP) per formare il centro compatto del cavo ed alle lacune nel centro del cavo sono riempiti di acqua che blocca il grasso. Il centro del cavo è espulso in una guaina interna del polietilene (PE), quindi si è incagliato per rinforzare la fibra del aramid ed infine ha completato dal polietilene (PE)



Iso 9001 i 24 centri tutto il cavo a fibre ottiche autosufficiente dielettrico 0





La progettazione del cavo ottico di ADSS completamente considera la situazione reale delle linee elettriche ed è adatta a livelli differenti di elettrodotti ad alta tensione. Per le linee elettriche 10kV e 35kV, la guaina del polietilene (PE) può essere usata; per le linee elettriche 110kV e 220kV, il punto d'attaccatura del cavo deve essere determinato calcolando la distribuzione dell'intensità di campo elettrico e (A) la guaina esterna d'inseguimento elettrica deve essere usata. Allo stesso tempo, la quantità di fibra del aramid ed il processo di incaglio perfetto sono destinati con attenzione per soddisfare le richieste dell'applicazione delle portate differenti.



Caratteristiche



• Può essere installato senza tagliare il potere

• Diametro leggero e piccolo del cavo, riducente l'impatto di ghiaccio, vento ed il carico sulla torre e sul supporto

• L'ampia luce, la portata massima è di più di 1000 metri

• Ha le proprietà di tensione e caratteristiche eccellenti della temperatura

• Speranza di vita 30 anni



Struttura e caratteristiche tecniche ADSS-SJ (50-150M)

Ref. Outer
Diametro
(millimetro)
Ref. Weight
(kg/km)

Rec. Massimo quotidiano.
Tensione di lavoro

(kN)

Max Allowable
Tensione di lavoro
(kN)

Rottura

Forza

(kN)

Forza

Membro

CSA

(mm2)

Modulo di
Elasticità
CSA

(kN/mm2)

Calore

Espansione

Coefficiente

(x10- 6/K)

Portata adatta
Metro
Rivestimento del PE Al rivestimento B C D
11 110 120 1,0 2,5 8 3,0 6,6 2,1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7,3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Struttura e caratteristiche tecniche ADSS-DJ (50-750M)

Ref. Outer
Diametro
(millimetro)
Ref. Weight
(kg/km)

Rec. Massimo quotidiano.
Tensione di lavoro

(kN)

Max Allowable
Tensione di lavoro
(kN)

Rottura

Forza

(kN)

Forza

Membro

CSA

(mm2)

Modulo di
Elasticità
CSA

(kN/mm2)

Calore

Espansione

Coefficiente

(x10- 6/K)

Portata adatta
Metro
Rivestimento del PE Al rivestimento B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13,0 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3,0 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22,0 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18,0 0,3 670 460 650 460
15,5 190 204 9,0 26 60 32,2 19,1 0,1 750 530 750 510



Caratteristica ottica



Tipo della fibra

Attenuazione

(+20℃)

Larghezza di banda

Apertura numerica

Lunghezza d'onda di taglio del cavo ottico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·chilometro ≥500MHz·chilometro Na 0.200±0.015 ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·chilometro ≥500MHz·chilometro Na 0.275±0.015 ---



Applicazione: Spese generali autosufficienti





FAQ



1, Q: È voi una fabbrica o la società commerciale?
: Siamo una fabbrica


2, Q: Che cosa è il MOQ?

: Il MOQ di cavo a fibre ottiche è 1km.



3.Q: Quale marca di fibra usate?

: YOFC, Fiberhome, ecc



4, Q: Potete accettare il piccolo ordine?
: Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti come sappiamo che l'affare proviene sempre da piccolo ordine.


5, Q: Che cosa è termine di consegna?
: Il termine di consegna generale è dei 5-7 giorni dopo ordine confermato. Dipende dalla quantità di ordine.



6.Can voi fornire i prodotti su misura e logo?

: Sì. Assicuriamo il servizio dell'OEM.



7.What è il vostro pagamento termini?

: Accettiamo T/T, L/C, Western Union, il deposito di 30% e 70% prima della spedizione.
