Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
|---|---|---|---|
| Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L/C, T/T, Western Union |
| Luogo di origine: | Canton | Marca: | JQ/OEM |
|---|---|---|---|
| Certificazione: | ISO9001 | Numero di modello: | ADSS-24B1 |
|
Informazioni dettagliate |
|||
| Tipo della fibra: | singolo modo o multi modo | Numero di fibre: | 2-144 il centro |
|---|---|---|---|
| Colore: | Il nero, su misura | Lunghezza: | 2km o lunghezza su misura |
| Materiale del rivestimento: | PE o A | NOME: | Cavo a fibre ottiche di ADSS |
| Membro di forza: | FRP | Temperatura di funzionamento: | -40 ~ +60 C |
| Portata: | 50/100/200/300/400m | installazione: | antenna autosufficiente |
| Evidenziare: | cavo a fibre ottiche del centro della portata 96 di 100m,cavo a fibre ottiche del centro di G652D 96,cavo ottico dei adss della portata di 100m |
||
Descrizione di prodotto
cavo a fibre ottiche all'aperto di singolo modo del cavo di Adss del centro della portata 12 di 100m
Descrizione di prodotto
Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi arefilled con un composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristiche
Schiacci la resistenza e la flessibilità, le seguenti misure è presa assicurare il cavo a tenuta d'acqua
materiale da otturazione del centro del cavo di 100%, composto sciolto del materiale da otturazione del tubo
Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Singola plastica a fibra rinforzata come il membro di forza centrale
Caratteristiche ottiche
| Oggetti | Unità | Specificazione | |
| G652D | |||
| Diametro di campo di modo | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diametro del rivestimento | um | 124,8±0.7 | |
| Non circolarità del rivestimento | % | ≤0.7 | |
| Errore di concentricità del Centro-rivestimento | um | ≤0.5 | |
| Diametro ricoprente | um | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Errore di concentricità del Rivestimento-rivestimento | um | ≤12 | |
| Lunghezza d'onda di taglio del cavo | nanometro | acc≤1260 | |
| Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dati tecnici
|
Portata: 100m |
sotto 110kv |
12core |
|
strutturale parametro |
Componenti centrali di forza: FRP |
Diametro: 1.5mm |
|
Tubo sciolto (gelatina riempita) |
Diametro esterno: 1.8mm |
|
|
PE della guaina interna |
Spessore: 0.9mm |
|
|
PE esterno della guaina |
Spessore: 1.8mm |
|
|
Tecnico parametro |
diametro esterno di cavo |
9.5mm |
|
sezione trasversale del cavo |
95,03 mm2 |
|
|
Modello della fibra |
G.652D |
|
|
Peso di cavo |
85kg/km |
|
|
Resistenza alla trazione stimata (RTS) |
kn 10 |
|
|
Minmum ha permesso la tensione (STUOIA) |
4kn |
|
|
EDS |
3.2kn |
|
|
Modulo di Young |
7,8 kn/mm2 |
|
|
Coefficiente di espansione termica |
1.810-6/°C |
|
|
Resistenza di Cruss |
Lungo termine: 1100 n/100mm |
|
|
a breve termine: 2200 n/100mm |
||
|
Raggio piegato di permesso |
Lungo termine (quando corrono) 220 millimetri |
|
|
(Quando si situano) 360 millimetri a breve termine |

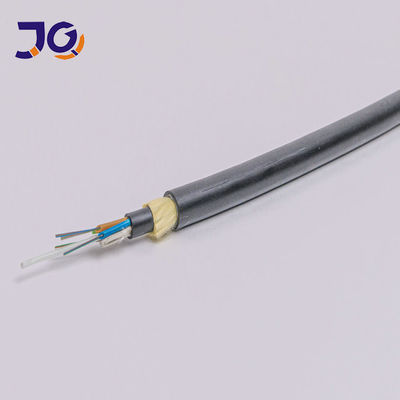

Immagine del prodotto
Applicazione
Adatto a metodo situantesi aereo
Stoccaggio/temperatura di funzionamento: -40℃~+70℃
Dettaglio del pacchetto
