Cavo a fibre ottiche aereo all'aperto della condotta GYFTY del centro dell'OEM 144
|
Dettagli:
|
|
| Luogo di origine: | Canton Cina |
|---|---|
| Marca: | JQ/OEM |
| Certificazione: | ISO9001 |
| Numero di modello: | GDTS |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 1km |
| Imballaggi particolari: | 1/2/3/4/5 di chilometro in un tamburo di legno |
| Tempi di consegna: | 3-5dryas |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 30km al giorno |
|
Informazioni dettagliate |
|||
| Materiale del rivestimento: | PE | Numero di fibre: | 2-144Core |
|---|---|---|---|
| Nome di prodotto: | Cavo all'aperto della fibra ottica | Tipo della fibra: | YOFC o come richiesta |
| Colore: | Il NERO | Tipo: | cavo a fibre ottiche ibrido |
| Lunghezza: | 2km o lunghezza su misura | struttura: | Metropolitana sciolta |
| installazione: | antenna/tubo/condotta | Temperatura di funzionamento: | -40 ~ +60 C |
| Evidenziare: | Cavo a fibre ottiche composito di Oplc,Cavo a fibre ottiche composito di G652D,Cavo a fibre ottiche di Oplc g652d |
||
Descrizione di prodotto
Descrizione di prodotto

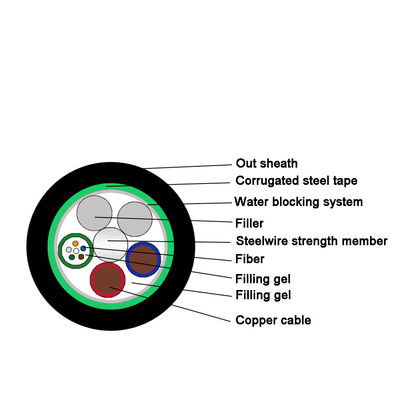

Cavi a fibre ottiche compositi che hanno una serie di componenti differenti sovrapposte all'interno del pacco. Questi tipi di cavi tengono conto i percorsi di trasmissione multipli dalle varie componenti, se essi essere conduttori o fibra ottica del metallo e permettere che l'utente abbia un singolo cavo, quindi riducendo il costo globale ed il termine d'esecuzione per installazione. La fibra di 250μm è posizionata in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con una guaina del polietilene (PE).
Caratteristiche
Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Struttura compatta e prestazione curvatura-resistente flessibile e buona di leggerezza,
Dispersione ed attenuazione basse. Progettazione adeguata, controllo preciso per la lunghezza in eccesso della fibra e processo di incaglio distinto rendere le proprietà meccaniche ed ambientali eccellenti. Armoring del filo di acciaio ed ondulare il nastro d'acciaio per fare il cavo ha proprietà piacevoli della resistenza di schiacciamento e di resistenza all'umidità
Caratteristiche ottiche
| Oggetti | Unità | Specificazione | |
| G652D | |||
| Diametro di campo di modo | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diametro del rivestimento | um | 124,8±0.7 | |
| Non circolarità del rivestimento | % | ≤0.7 | |
| Errore di concentricità del Centro-rivestimento | um | ≤0.5 | |
| Diametro ricoprente | um | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Errore di concentricità del Rivestimento-rivestimento | um | ≤12 | |
| Lunghezza d'onda di taglio del cavo | nanometro | acc≤1260 | |
| Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Parametri tecnici
| Gamma di temperatura | -20c~ +60c | |||||||||
| Colonna montante | Tipo OFNR/OFN FT4 | |||||||||
| Assemblea plenaria | Tipo OFNR/OFN FT6 | |||||||||
| Rivestimento | LSZH o PE | |||||||||
| Nome in codice | cavo i centri |
Diametro (millimetro) |
Rame Cavo (millimetro) |
Lineare di massa (kgk m) |
Di tensione | Schiacciamento | Piegamento raggio |
|||
| Breve Termine (n) |
Lungo Termine (n) |
Breve lerm N) |
Lungo Termine (n) |
breve Termine N) |
Lungo Termine (n) |
|||||
| OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*2.5 | 6-~24 | 14,5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

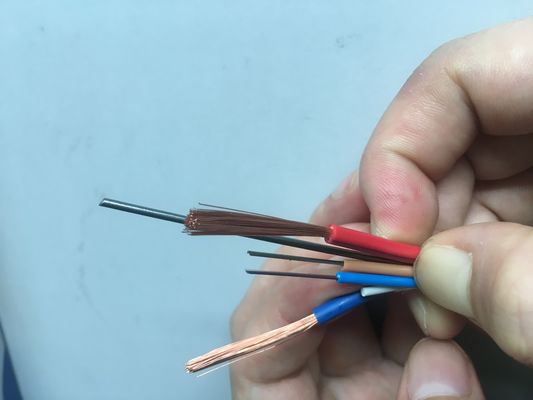

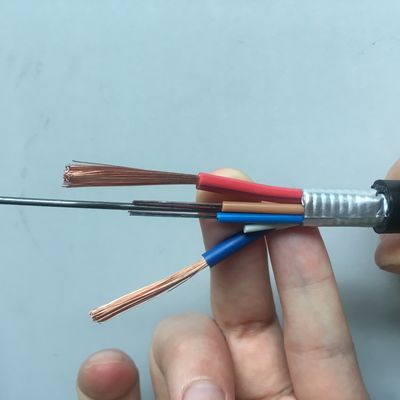

Immagine di prodotto
Applicazione
Usato per la scatola di distribuzione all'aperto alla conduttura della costruzione, al di sopra, ha sepolto.
Utilizzato nella stanza dell'attrezzatura di comunicazioni ottiche,
Utilizzato per la fibra ed il salto della coda nella linea.
Usato per le costruzioni che circondano nel cavo.
Packing&Delivery
1/2/3/4/km in un tamburo di legno, consegnano i giorni: giorni 5-8work
